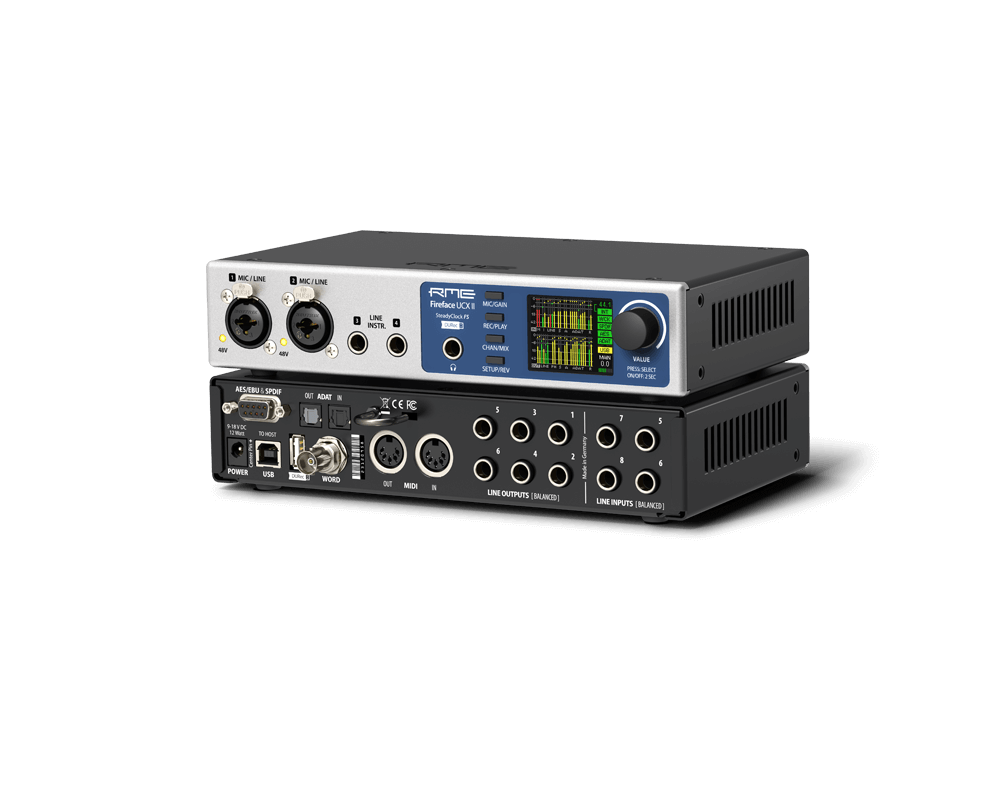

RME Fireface UCX II

Rme Fireface UCX II Panorama general

Interfaz de audio USB avanzada de 40 canales

Fireface UCX II es una solución de audio profesional altamente integrada en un formato ultracompacto para grabaciones en estudio y en vivo. Continúa la larga tradición de RME de diseñar interfaces avanzadas compactas, empaquetando en una unidad del tamaño de medio rack lo que normalmente se distribuiría en dos o tres paneles de 19 pulgadas.

Descripción completa

La interfaz USB de audio RME más potente y portátil

Este sistema de audio único es capaz de transferir datos de audio analógicos y digitales directamente a computadoras Windows y Mac. La última tecnología Plug and Play garantiza una instalación sencilla, incluso para el usuario sin experiencia. Numerosas características únicas, como un cuadro de diálogo de configuración bien pensado y una solución de enrutamiento integrada, permiten un funcionamiento rápido, cómodo y eficiente de Fireface UCX II.

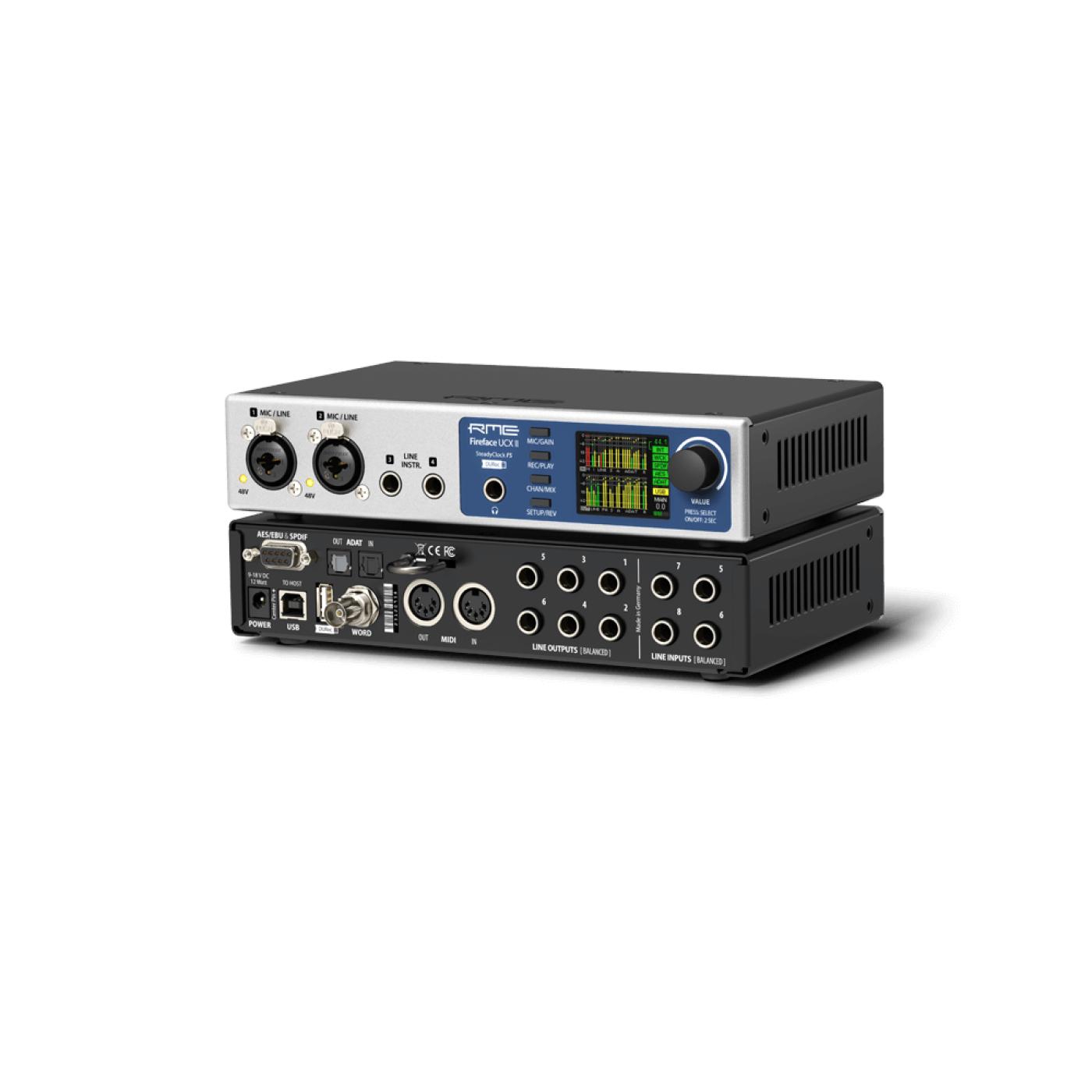

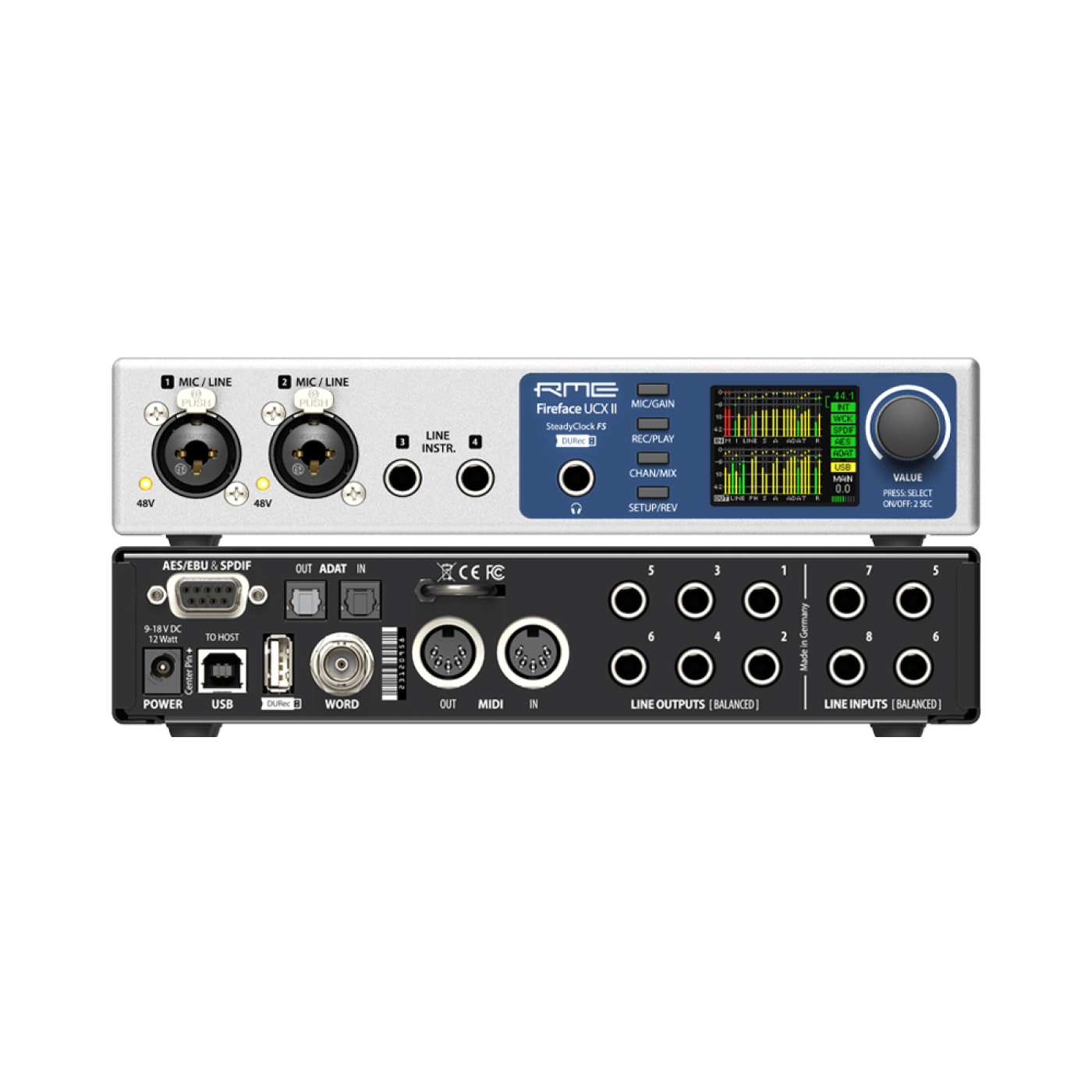

El Fireface UCX II alberga dos preamplificadores de micrófono / línea en configuración combinada XLR en el panel frontal, junto con dos entradas de línea / instrumento controladas digitalmente, seguidas de un conector para auriculares, varios botones de control, una pantalla y la perilla de volumen principal. En la parte trasera hay un conjunto de diez entradas y salidas de línea balanceada analógica, E / S MIDI, E / S ADAT, E / S AES / EBU y SPDIF, USB 2.0, así como E / S de reloj de palabras conmutable.

Con SteadyClock FS, Fireface UCX II presenta la última tecnología de rechazo de jitter y reloj de RME. Basado en un reloj de femtosegundos, SteadyClock FS reduce la fluctuación intrínseca al convertir desde y hacia analógico en todos los formatos digitales a un nuevo mínimo histórico.

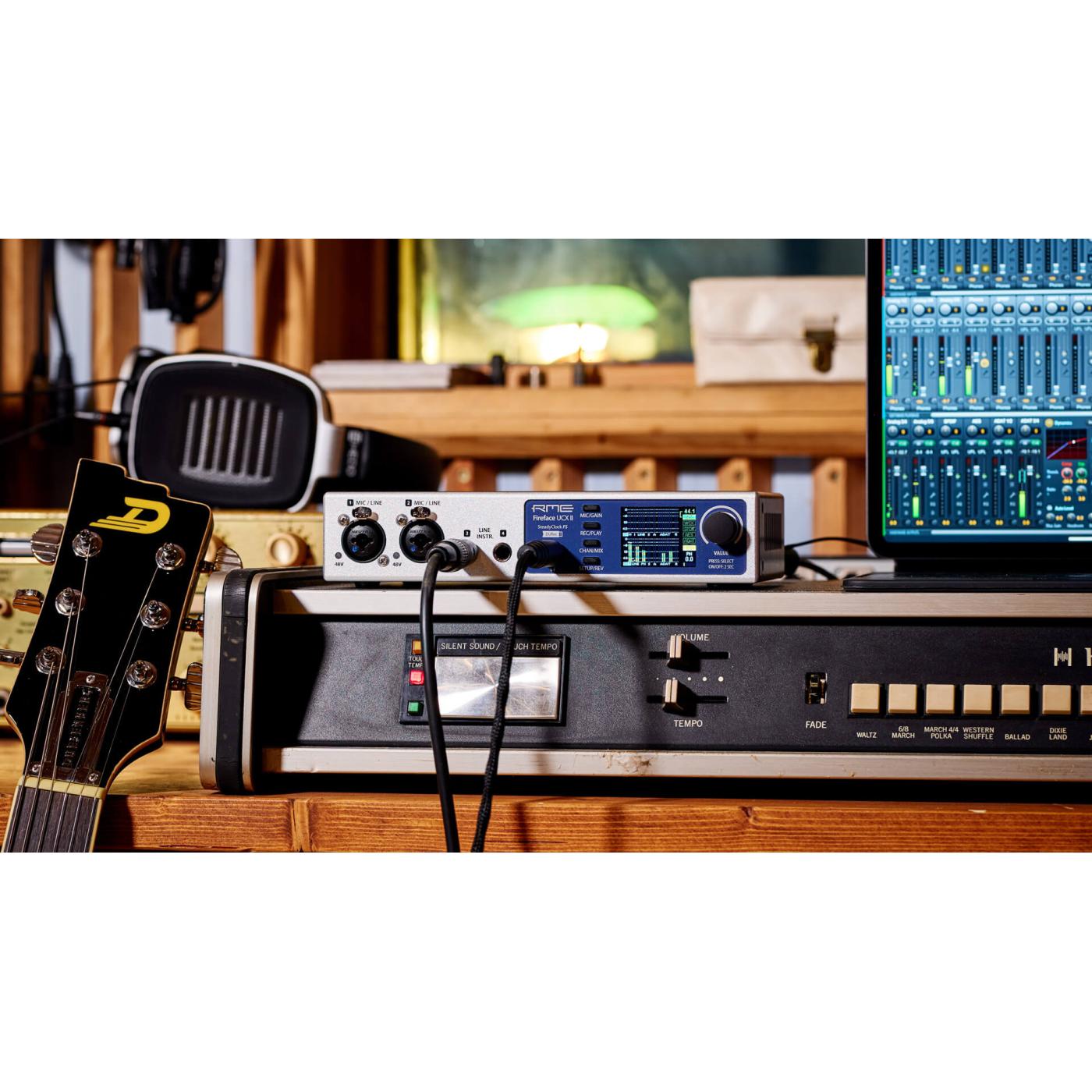

Funcionalidad independiente completa

Controle todos los estados del dispositivo directamente desde el panel frontal para un acceso directo y conveniente a todas las funciones. Cuatro teclas y el codificador, la pantalla de color claro y de alta resolución, y una estructura de menú bien pensada permiten al usuario cambiar y configurar rápidamente los ajustes del dispositivo. Además, la memoria interna permite el almacenamiento permanente de seis estados diferentes de la unidad. Por lo tanto, Fireface UCX II puede funcionar de forma totalmente autónoma, sin ningún ordenador conectado. En funcionamiento autónomo, puede transformarse en dispositivos totalmente diferentes con el simple clic de un botón. Además, TotalMix FX también se puede controlar a través de MIDI.

40 canales listos para su plataforma de grabación móvil

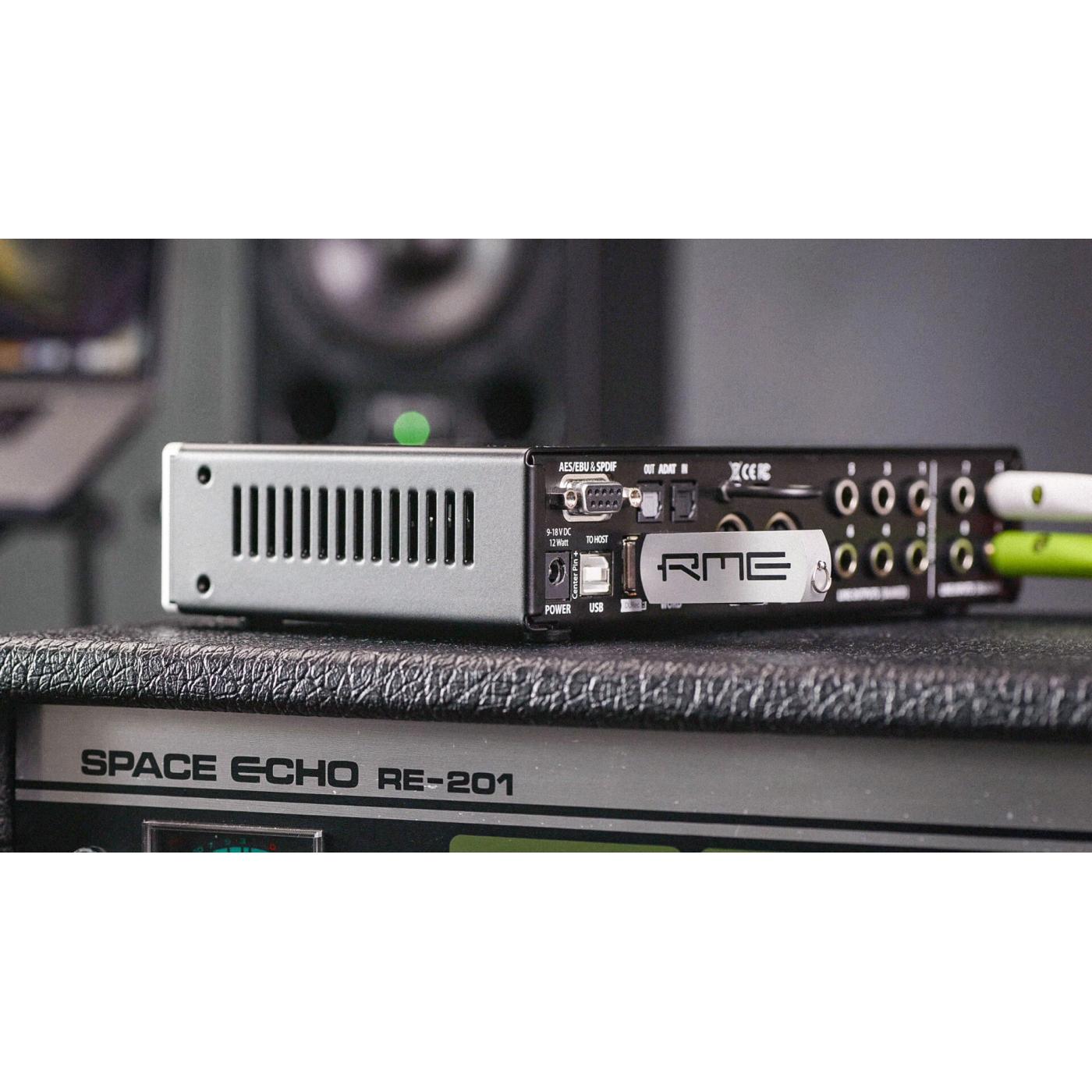

DURec es una grabadora digital integrada para todas las entradas y salidas directamente a dispositivos de memoria USB a través del puerto USB trasero. Permite grabar en memorias USB o discos duros con hasta 2 TB de capacidad. La función de grabación la proporciona el DSP interno y, por lo tanto, es independiente de una computadora Windows o Mac conectada. Este puerto USB se puede utilizar alternativamente para la conexión directa del control remoto USB ARC opcional de RME.

La grabación USB directa convierte la Fireface UCX II en una grabadora de campo independiente y un potente reproductor en vivo multicanal para grabaciones anteriores, e. gramo. para pruebas de sonido virtuales. Los conciertos en vivo, los ensayos de bandas o las improvisaciones espontáneas se pueden grabar y reproducir directamente desde el medio, incluso de forma completamente independiente sin computadora ni software. Todos los canales de entrada y salida se pueden elegir individualmente para grabación y reproducción.

Se incluyen potentes aplicaciones para mezcla, monitorización y medición

El Fireface UCX II viene con el mezclador TotalMix FX DSP que ofrece opciones integrales de enrutamiento y monitoreo, así como el analizador DIGICheck que permite medir y analizar la alimentación de datos digitales en ambas direcciones con la máxima precisión. TotalMix FX puede reemplazar completamente un mezclador externo, lo que permite la creación de múltiples mezclas de monitores sin latencia con EQ, Dynamics, Reverb y Delay para cualquier salida, incl. monitores principales y mezclas de auriculares para músicos.

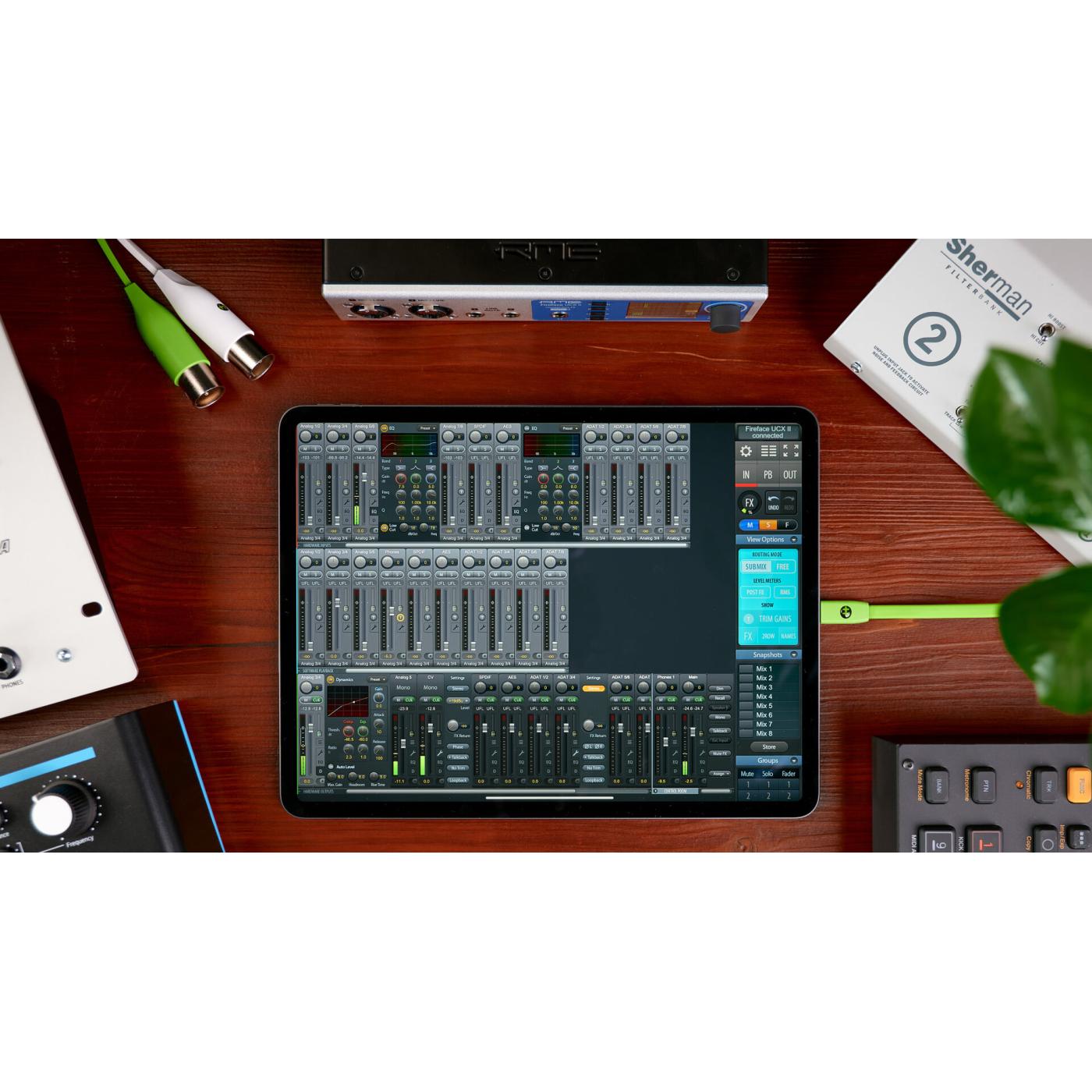

El TotalMix Remote adicional es un control remoto para TotalMix FX, para controlar el mezclador de hardware y los efectos en las interfaces de audio RME. TotalMix Remote refleja el estado actual del sistema host en las computadoras iPad y Windows / Mac: todo el estado de mezcla, el enrutamiento completo, todas las configuraciones de efectos, hasta los medidores de nivel y todo en tiempo real. Ajusta fácilmente todos los ajustes del mezclador y los efectos a distancia, a través de Ethernet y WiFi.

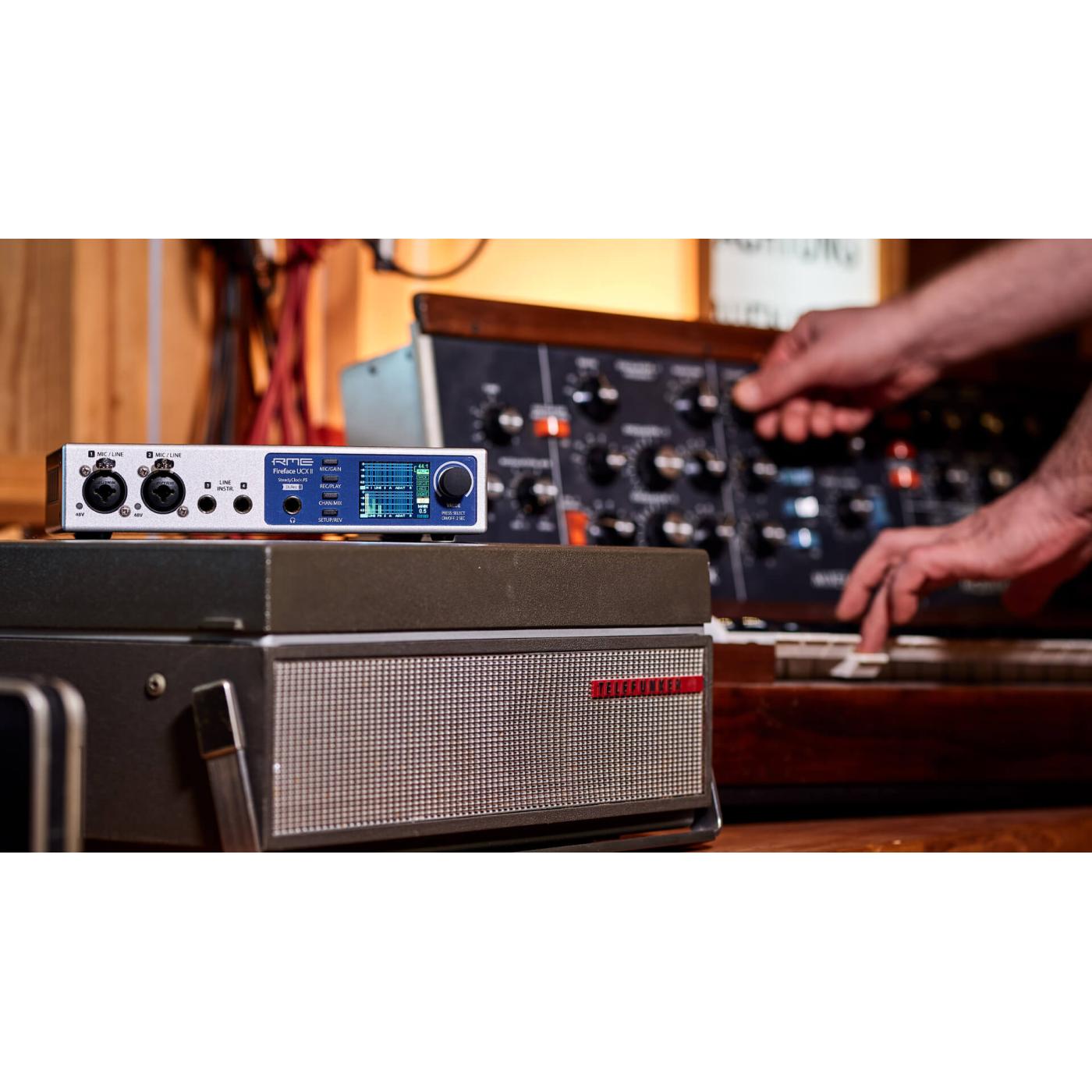

Salidas acopladas a CC - Control de voltaje de puerta / CV

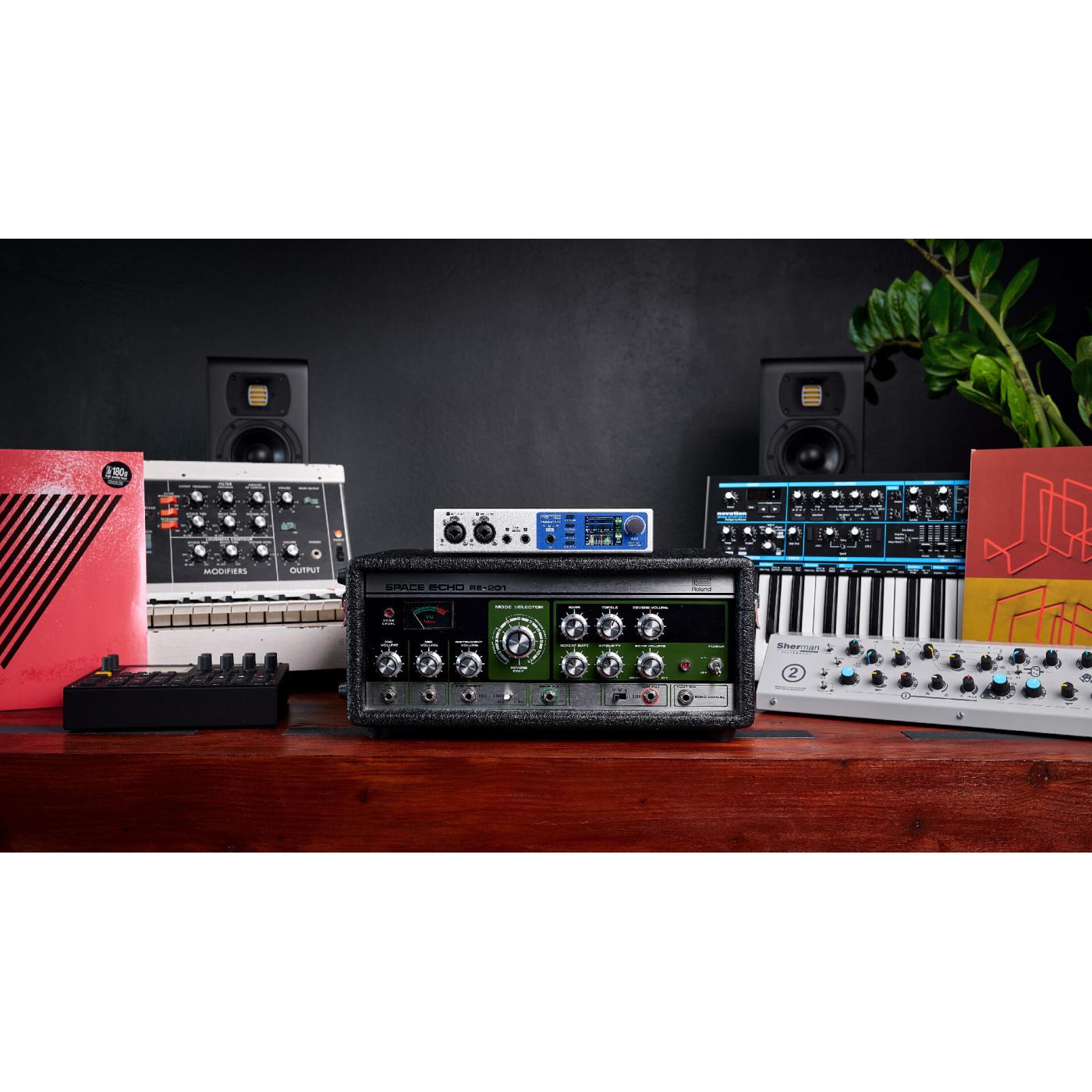

La mayoría de las interfaces de audio están diseñadas tradicionalmente con lo que se denomina "salidas acopladas a CA", donde se utilizan condensadores para filtrar las frecuencias extremadamente bajas.

Si bien estas frecuencias generalmente se consideran indeseables para el audio, consumiendo espacio para la cabeza y potencialmente causando daños a otros equipos, un caso en el que el acoplamiento de CC sigue siendo deseable es el mundo de los sintetizadores modulares, donde se utilizan señales estáticas o de movimiento lento para controlar varios parámetros. como valores de notas de tono o LFO.

Todas las salidas de nivel de línea de Fireface UCX II están totalmente acopladas a CC, lo que permite el envío de voltajes de control (CV) o información de puerta a sintetizadores modulares (como los populares formatos Eurorack y Moog / MOTM / Synthesizers) y otro hardware de estudio.

Audio compatible con la clase

El Fireface UCX II funciona en dos modos diferentes: USB2 basado en controlador y compatible con la clase. El modo Class Compliant es un estándar que es compatible de forma nativa con sistemas operativos como Windows, Mac OSX y distribuciones de Linux. No se requieren controladores propietarios, el dispositivo se reconocerá directamente cuando se cargue el firmware CC. Las funciones disponibles de forma nativa serán limitadas en comparación con las proporcionadas por el controlador RME para UCX II.

TotalMix FX: mezcla / enrutamiento con funciones superiores para Studio y Live Work

Desde 2001, TotalMix agregó enrutamiento y mezcla ilimitados a las interfaces de audio de RME. Su capacidad única de crear tantas submezclas independientes como canales de salida disponibles lo convirtió en el mezclador más flexible y potente de su tipo.

DigiCheck: el arma secreta de las mediciones de audio de alta resolución

Las interfaces de RME Audio no solo le proporcionan una interfaz de audio digital profesional, sino también una herramienta de software gratuita disponible: DigiCheck, para medir, probar, medir y analizar transmisiones de audio digital.

RME USB: transporte de audio con la latencia más baja y una estabilidad líder en la industria

Utilice su interfaz de audio RME en Mac y PC con controladores confiables, estables y actualizados regularmente para nuestros productos. RME Audio desarrolla su propio núcleo de interfaz, no depende de terceros para actualizaciones, modificaciones o corrección de errores, por lo que los clientes pueden usar los últimos sistemas operativos sin interrupciones ni demoras ".

SteadyClock FS - Reloj digital de clase de referencia

Excelente rendimiento en todos los modos de reloj y conversión analógica de alta calidad para escuchar su mezcla tal como es, con la menor fluctuación y la mayor inmunidad a la fluctuación.

Especificaciones

AD, entradas de línea 5-8, parte posterior

Analog

AD, línea en 5-8, trasera

• Resolución AD: 24 bit
• Relación señal / ruido (SNR): 112 dB RMS no ponderado, 115 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,1 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia a 96 kHz, -0,5 dB: 3 Hz - 45,8 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 2 Hz - 92 kHz
• THD: <-110 dB, <0,00032%
• THD + N: <-104 dB, <0.00063%
• Separación de canales:> 110 dB
• Entrada: jack TRS de 6,3 mm, balanceado electrónicamente
• Impedancia de entrada: 8 kOhm desbalanceada, 12 kOhm balanceada
• Sensibilidad de entrada conmutable a +19 dBu y +13 dBu
• Ganancia variable: 0 a +12 dB
• Nivel mínimo para 0 dBFS: +1 dBu, -1,2 dBV

Línea en 3-4, frente

As AD, but:

• Etapa de ganancia adicional: 0 hasta +12 dB
• Nivel de entrada máximo, +19 dBu, ganancia 0 dB: línea +19 dBu, Inst +13 dBu
• Nivel de entrada máximo, +13 dBu, ganancia de 12 dB: línea +1 dBu, Inst -5 dBu
• Impedancia de entrada: Instrumento 1 MOhm. Línea 13 kOhm equilibrada, 9 kOhm desequilibrada
• Inst de ganancia de entrada: +6 dB
• Modo de entrada: línea balanceada (TRS), Inst no balanceada (TS)

Microphone In 1-2, frente

As AD, but:

• Entrada: XLR, balanceada electrónicamente
• Impedancia de entrada: 5,4 kOhm
• Rango de ganancia: 75 dB
• Nivel de entrada máximo, ganancia 0 dB: +18 dBu
• Nivel de entrada máximo, ganancia de 75 dB: -57 dBu
• EIN: -128 dBu ponderado A, 60 dB de ganancia, 150 ohmios, 20 Hz - 20 kHz

Linea In 1-2

As AD, but:

• Entrada: TRS, balanceada electrónicamente
• Impedancia de entrada: 10 kOhm balanceada, 5 kOhm desequilibrada
• Nivel de entrada máximo, ganancia 0 dB: +24 dBu
• Nivel de entrada máximo, ganancia de 75 dB: -51 dBu

DA, Linea Out 1-6, trasera

• Resolución: 24 bits
• Rango dinámico (DR): 112 dB RMS no ponderado, 115 dBA
• Respuesta de frecuencia a 44,1 kHz, -0,5 dB: 5 Hz - 20,8 kHz
• Respuesta de frecuencia a 96 kHz, -0,5 dB: 5 Hz - 45 kHz
• Respuesta de frecuencia a 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: <-108 dB, <0.0004%
• THD + N: <-104 dB, <0.00063%
• Separación de canales:> 110 dB
• Nivel máximo de salida: +19 dBu
• Salida: jack TRS de 6,3 mm, servobalanceado
• Impedancia de salida: 75 ohmios
• Nivel de salida conmutable +19 dBu, +13 dBu, +4 dBu

DA - Stereo Monitor Output Phones (7-8)

As DA, but:

• Salida: jack estéreo TRS de 6,3 mm, no balanceado
• Nivel de salida máximo a 0 dBFS, alto: +19 dBu
• Nivel de salida máximo a 0 dBFS, bajo: +4 dBu
• Impedancia de salida: 1 ohmio
• Potencia máxima por canal a 32 ohmios de carga, 0,1% THD: 210 mW (2,6 Vrms, +10,5 dBu)

MIDI

• 1 x E / S MIDI a través de conectores DIN de 5 pines
• Aislada galvánicamente por entrada optoacoplada
• Modo de alta velocidad: Jitter y tiempo de respuesta típicamente por debajo de 1 ms
• FIFOs separados de 128 bytes para entrada y salida

Digital

• Relojes: interno, ADAT, AES, SPDIF, word clock
• Supresión de jitter de relojes externos:> 50 dB (2,4 kHz)
• Influencia efectiva de la fluctuación del reloj en la conversión AD y DA: cercana a cero
• PLL garantiza cero abandonos, incluso a más de 100 ns de jitter
• Bitclock PLL digital para un funcionamiento ADAT varispeed sin problemas
• Frecuencias de muestreo admitidas: 28 kHz hasta 200 kHz

Entradas digitales

AES/EBU

• 1 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• High-sensitivity input stage (< 0.3 Vpp)
• SPDIF compatible (IEC 60958)
• Accepts Consumer and Professional format
• Lock range: 27 kHz – 200 kHz
• Jitter suppression: > 50 dB (2.4 kHz)

SPDIF coaxial

• 1 x RCA, según IEC 60958
• Etapa de entrada de alta sensibilidad (<0,3 Vpp)
• Acepta formato Consumer y Professional, se ignorará la protección contra copias
• Rango de bloqueo: 27 kHz - 200 kHz
• Supresión de jitter:> 50 dB (2,4 kHz)

ADAT Optical

• 1 x TOSLINK, formato según la especificación de Alesis
• Estándar: 8 canales de 24 bits, hasta 48 kHz
• Doble velocidad (S / MUX): 4 canales 24 bit 96 kHz
• Velocidad cuádruple (S / MUX4): 2 canales 24 bit 192 kHz
• Bitclock PLL garantiza una sincronización perfecta incluso en funcionamiento a velocidad variable
• Rango de bloqueo: 31,5 kHz - 50 kHz
• Supresión de jitter:> 50 dB (2,4 kHz)
• Compatible con SPDIF (detección automática)

World Clock

• BNC
• Terminación interna 75 Ohm conmutable
• Detección automática de velocidad doble / cuádruple y conversión interna a velocidad única
• SteadyClock garantiza una sincronización de jitter superbaja incluso en funcionamiento a velocidad variable
• No se ve afectado por las compensaciones de CC dentro de la red
• Circuito de adaptación de la señal: actualización de la señal mediante autocentrado e histéresis
• Proteccion al sobrevoltaje
• Rango de nivel: 1.0 Vpp - 5.6 Vpp
• Rango de bloqueo: 27 kHz - 200 kHz

Salidas digitales

AES/EBU

• XLR, balanceado por transformador, aislado galvánicamente, según AES3-1992
• Nivel de salida Profesional 4.5 Vpp, Consumidor 2.6 Vpp
• Formato Professional según AES3-1992 Enmienda 4
• Consumidor de formato (SPDIF) según IEC 60958
• Modo de un solo cable, frecuencia de muestreo de 28 kHz a 200 kHz

SPDIF coaxial

• 1 x RCA, según IEC 60958
• Nivel de salida Profesional 1,2 Vpp, consumidor 0,6 Vpp
• Formato Professional según AES3-1992 Enmienda 4
• Consumidor de formato (SPDIF) según IEC 60958
• Modo de un solo cable, frecuencia de muestreo de 28 kHz a 200 kHz

ADAT

• 1 x TOSLINK, formato según la especificación de Alesis
• Estándar: 8 canales de 24 bits, hasta 48 kHz
• Doble velocidad (S / MUX): 4 canales 24 bit 96 kHz
• Velocidad cuádruple (S / MUX4): 2 canales 24 bit 192 kHz

Word Clock

• BNC
• Max. voltaje de salida: 5 Vpp
• Voltaje de salida a terminación de 75 ohmios: 4.0 Vpp
• Impedancia de salida: 10 ohmios
• Rango de frecuencia: 27 kHz - 200 kHz

General

• Fuente de alimentación: fuente de alimentación externa
• Consumo de energía típico: 13 Watts
• Corriente a voltaje de funcionamiento de 12 voltios: 910 mA (11 vatios)
• Dimensiones incl. orejas de rack, profundidad total (AnxAlxP): 265 x 44 x 155 mm (10,5 "x 1,73" x 6,1 ")
• Dimensiones sin orejas de rack, profundidad del cuerpo (WxHxD): 215 x 44 x 130 mm (8.5 "x 1.73" x 5.1 ")
• Peso: 910 g (2,0 libras)
• Rango de temperatura: + 5 ° hasta + 50 ° Celsius (41 ° F hasta 122 ° F)
• Humedad relativa: <75%, sin condensación
