Midas HUB4

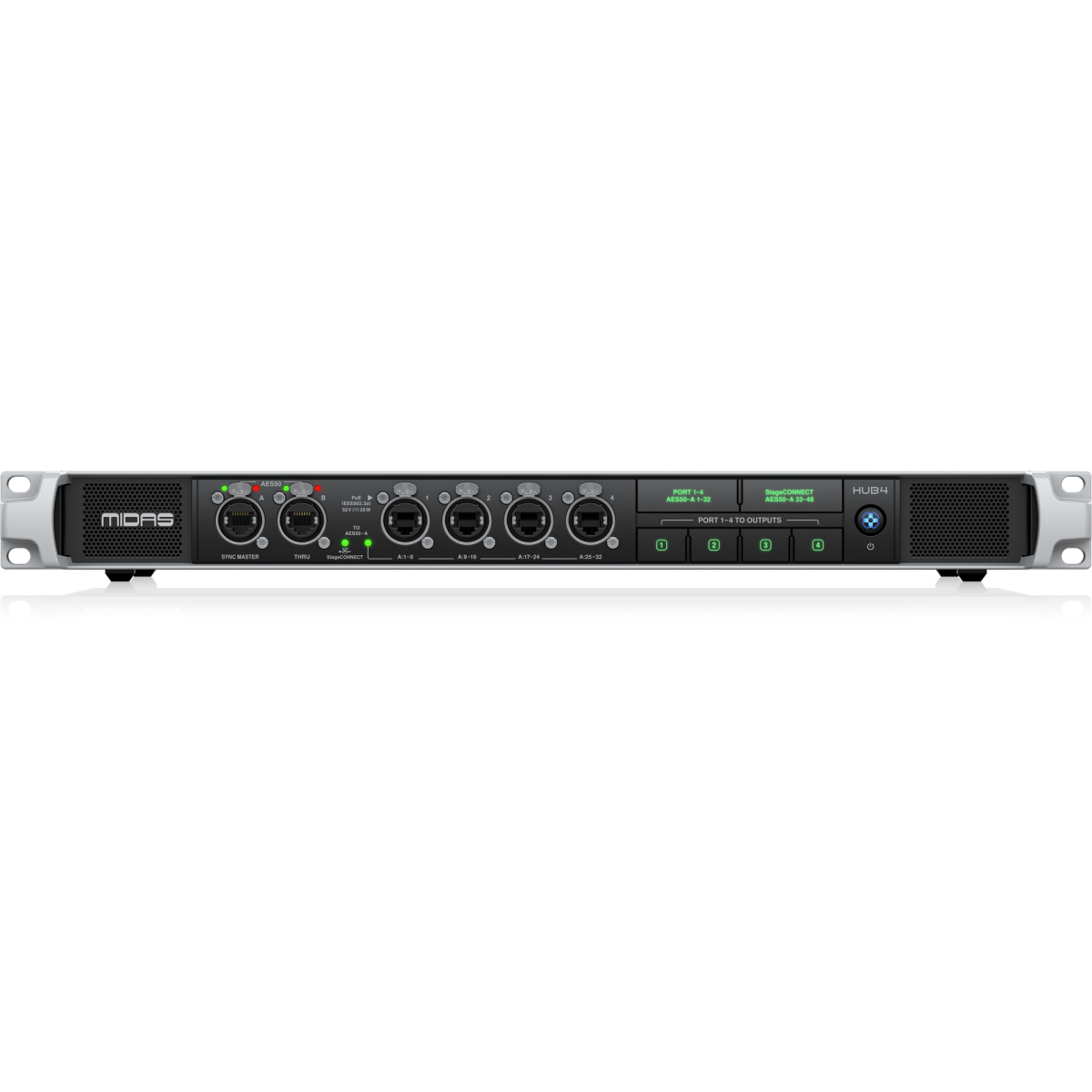

Midas HUB4 Panorama general

Elegante, robusto, versátil. El Hub del Sistema de Monitoreo Midas HUB4 es la herramienta definitiva para su montaje en el escenario. Siéntete con poder. El HUB4 proporciona salidas analógicas y digitales, lo que lo convierte en la opción ideal para live aplicaciones de sonido. Podrá suministrar hasta cuatro mezclas de monitor personal DP48 con POE y 48 canales de audio de 24 bits / 48kHz. Siéntete libre de encadenar el dispositivo para disponer de puertos DP48 adicionales. Ya sea que esté mezclando un compositor íntimo, un cuarteto ruidoso o una orquesta de gran escala, Midas tiene todo cubierto.

Descripción completa

Los entresijos

El HUB4 le proporcionará 16 salidas de nivel de línea balanceadas. Éstas le permitirán llevar ocho mezclas estéreo desde los mezcladores DP48 conectados para las conexiones en el rack lateral. Esto elimina la necesidad de llevar más líneas desde los mezcladores personales hasta los transmisores. Gracias a ello, reducirá el tamaño de su equipo, su tiempo de configuración y maximizará su fiabilidad.

Integración sin esfuerzo

El HUB4 interactúa sin esfuerzo con la nueva caja de escenario Midas DL8. Haciendo que las voluminosas sub-serpientes analógicas sean cosa del pasado. Podrás conectar tu caja de escenario DL8 a cualquiera de los cuatro puertos del HUB4 usando un solo cable STP CAT5E. Sí, así es. Un cable es todo lo que se necesita para que el HUB4 pueda alimentar hasta 4 cajas de escenario a través de soporte PoE - IEEE802.3at por puerto - permitiendo líneas analógicas más cortas en el escenario.

Opciones versátiles

Midas El HUB4 también facilita una de las excepcionales características de los sistemas de Monitoreo Personal DP48 en el que una de sus unidades DP48 puede ser designada como Master y usada para controlar una o más unidades en modo Slave. Midas han asegurado que los mezcladores personales sean enumerados y que el DP48 master esté conectado al puerto 1 del primer HUB4 en una cadena de margaritas, permitiéndole controlar los respectivos esclavos. Gracias a esto, un compañero de banda o un técnico con mentalidad técnica podrá ayudar a ajustar los monitores personales de los artistas que actúan en el escenario.

Características

• Centro de sistema de monitoreo personal con alimentación remota PoE para hasta 4 mezcladores personales DP48 y cajas de escenario compatibles
• Puertos AES50 IN y THRU para hubs en cascada o cajas de escenario con 48 canales bidireccionales a 48/44.1 kHz
• 16 salidas analógicas balanceadas para enviar mezclas estéreo personales de 4x2 a los transmisores IEM en el rack lateral
• La asignación de nombres de canales y grupos puede ser distribuida desde consolas M32 compatibles
• Midas Las cajas de escenario DL8 pueden ser conectadas y alimentadas desde los puertos 1-4
• Las salidas de mezcla personal pueden ser monitoreadas a través del AES50 hasta las consolas conectadas
• Soporta el reenvío por control remoto de un mezclador personal DP48 desde otro DP48
• Botones del panel frontal para enviar señales a los grupos de salida analógica 1-4, para el StageCONNECT y para el AES50-A upstream
• Se recomienda la operación remota a través de un cable CAT5e blindado de hasta 80 m de longitud.
• Características Puertos de red Neutrik etherCON* AES50
• Chasis robusto de 1U para la durabilidad en aplicaciones portátiles
• Fuente de alimentación conmutada universal de alcance automático
• Programa de garantía de 10 años*
• Diseñado y fabricado en el Reino Unido.

Especificaciones

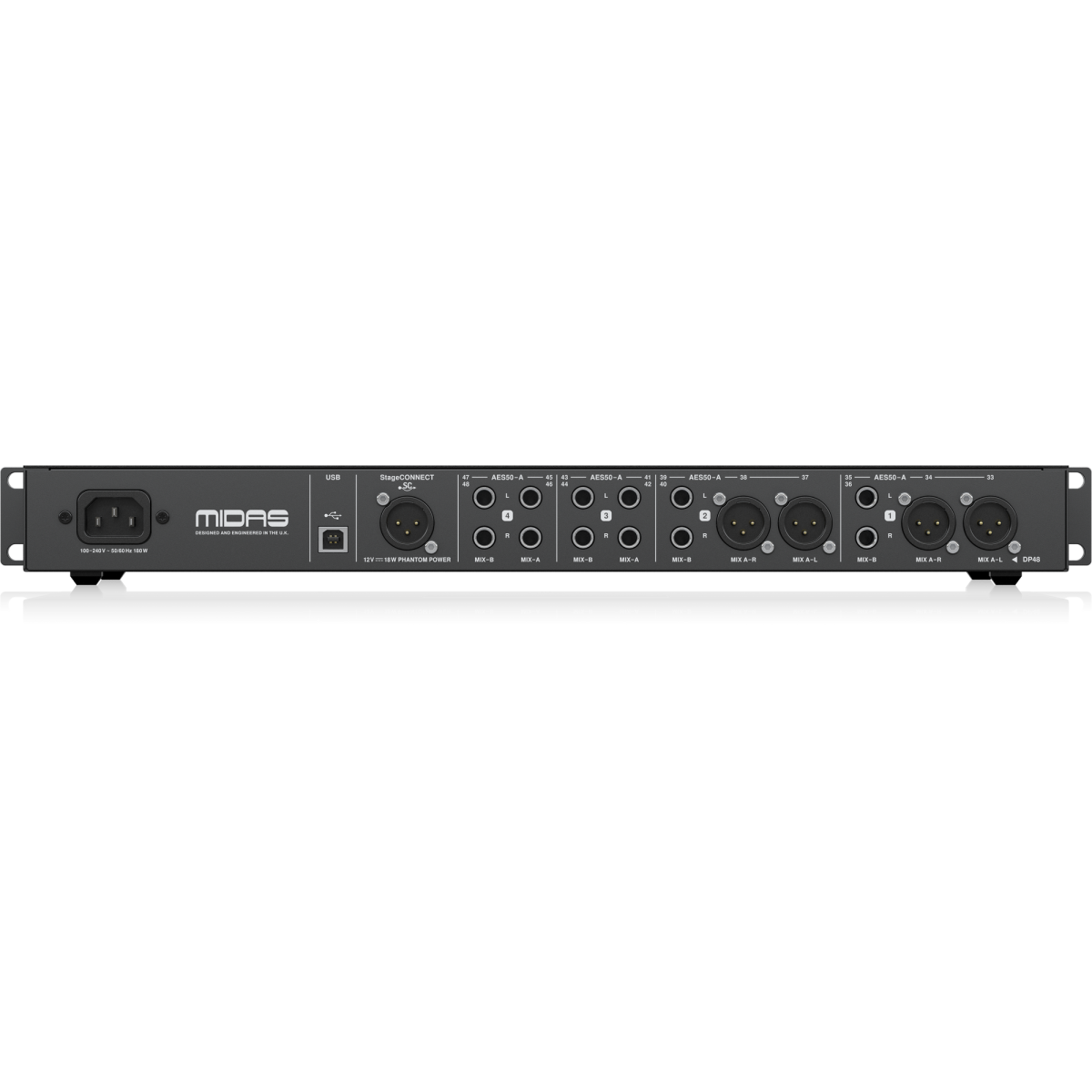

• Conexiones:
  • AES50 sync master / thru: 2 x RJ45
  • Salidas remotas AES50: 4 x RJ45
  • Energía remota: PoE (IEEE802.3at)
  • Tipo de USB: B
  • StageCONNECT: 1 x XLR, hombre
  • Salidas analógicas: 4 x XLR, balanceadas, 12 x 1/4" TRS, balanceadas
• Controles / Indicadores:
  • Alimentación: 1 x blue LED (botón)
  • AES50-A: 1 x LED verde, 1 x LED de botón, verde/blanco
  • StageCONNECT: 1 x verde / blanco (botón), 1 x LED verde (puerto activo)
  • Puertos: 1 - 4 4 x botón LED, verde/blanco
  • A AES50:-A 2 x LED verde
  • AES50: 2 x LED verde (buena conexión), 2 x LED rojo (error)
• AES50:
  • Canales de audio: 48
  • Tasa de muestreo: 44,1 / 48 kHz
  • Longitud de la palabra de muestra: 24 bits
  • Sincronización del reloj: AES50 Sync Master
  • Latencia: min. 70 µs por nodo (AES50)
  • Cable: blindado CAT 5e
  • Longitud del cable: máxima. 100 m (330 pies)
• StageCONNECT:
  • Canales de audio de entrada y salida: 16 / 16
  • Tasa de muestreo: 44,1 / 48 kHz
  • Longitud de la palabra de muestra: 24 bits
  • Poder fantasma: +12 V DC / 18 W
  • Cable: XLR balanceado, cable de micrófono o DMX
  • Longitud del cable: máxima. 40 m con DMX tipo 20 m con cable de micrófono
• Fuente de alimentación, voltaje, consumo de corriente:
  • Cambie el modo de alimentación: Autorrango, 100-240 V 50/60 Hz
  • Consumo: 180 W
  • Conexión a la red: Receptáculo estándar IEC
• Dimensiones / Peso:
  • Dimensiones: (alt. x anch. x prof.) 50 x 482 x 291 mm (1,97 x 18,98 x 11,46")
  • Peso: 3,96 kg.
