Sintetizadores

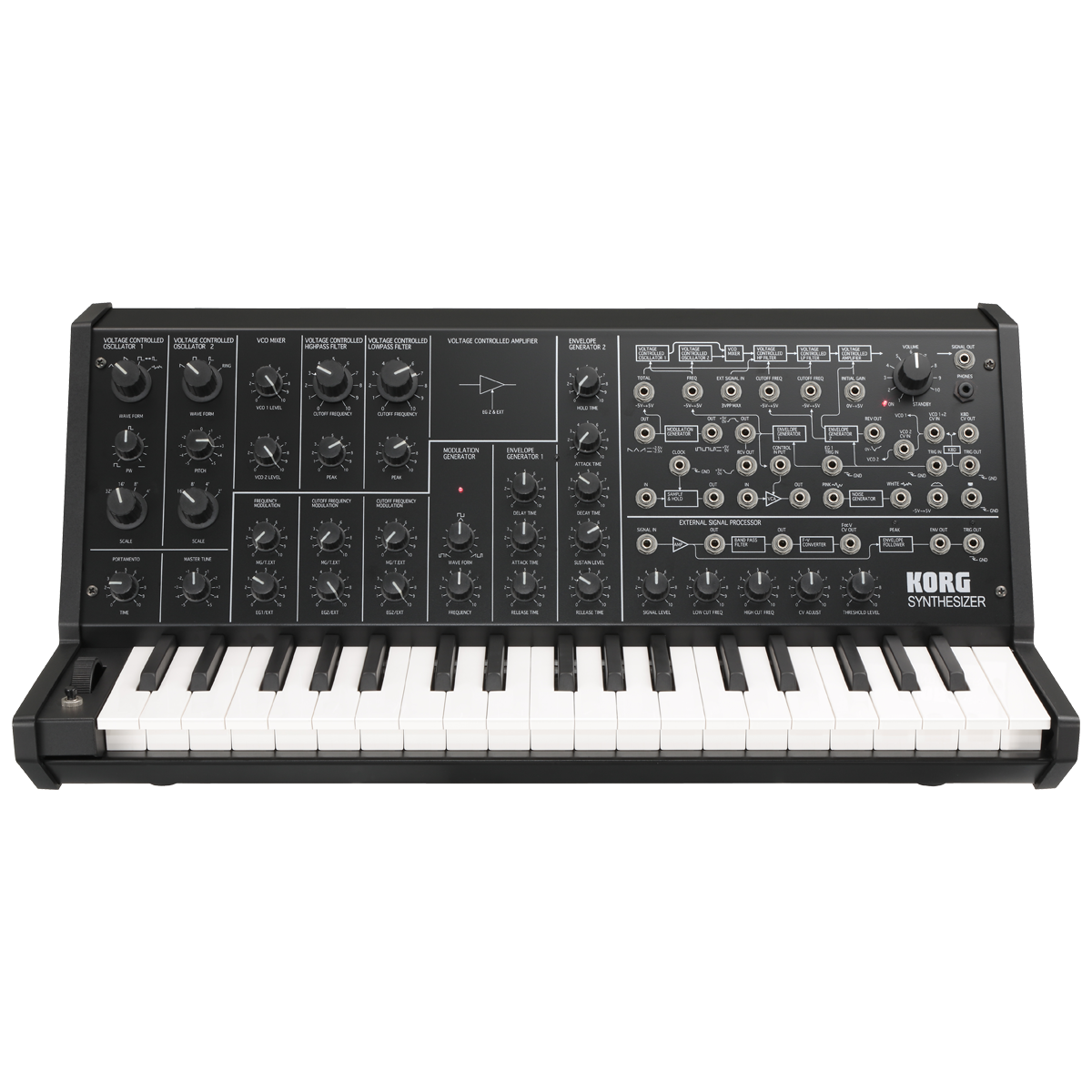

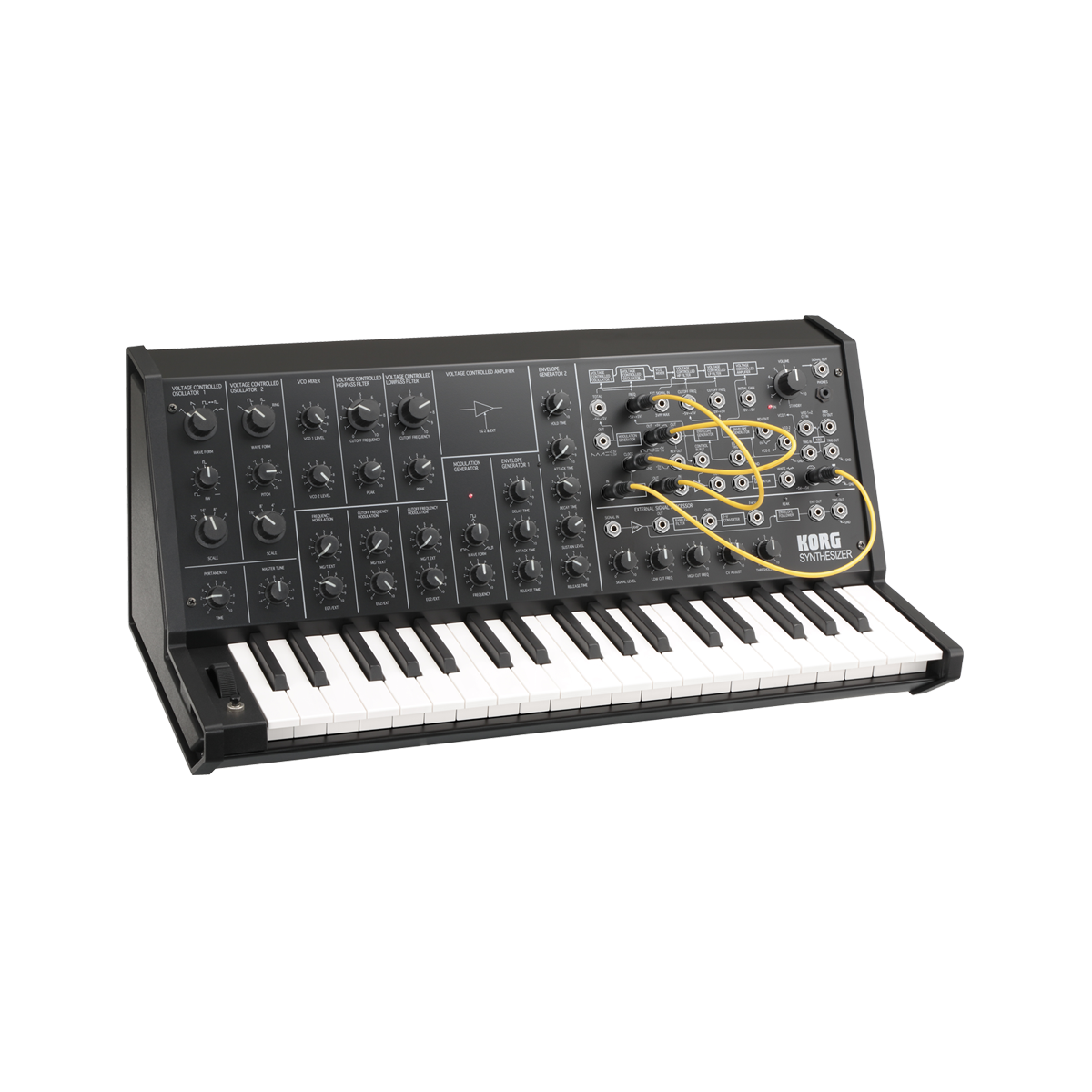

Korg Ms 20 mini
- Replica la ingeniería del MS-20 original
- Filtros autooscilantes
- Procesador de señal externo
- Sistema de parcheo fácil de usar
- Conectividad MIDI IN y USB
El MS-20 fue uno de los primeros monosintetizadores analógicos portátiles de más éxito hechos por KORG y viene ahora en un tamañomás pequeño y compacto. El circuito del Korg MS20 Mini es una réplica del circuito original de 1978. Esta versión Mini es la reencarnación del popular MS 20 utilizado por artistas de la talla de The Prodigy, Daft Punk y Portishead.
Descripción completa
Recreación Fiel del MS-20
El MS-20 Mini ha sido cuidadosamente reproducido por el equipo de desarrollo que produjo el MS-20 original, cuidando de recrear los circuitos originales para una reproducción fiel del sonido original. Los tonos ricos y brillantes que produce el MS-20 Mini se reducen a los circuitos internos, diseñados para producir el sonido del MS-20 original en perfecto estado antes de que ninguno de los componentes envejezca. Los osciladores duales cuentan con modulación en anillo y generadores de envolvente con retención y delay funciones. El AVC se basa en el diseño original, pero se ha modificado ligeramente para minimizar el ruido que produce y mejorar la calidad general de audio.
Filtros auto-oscilantes
Una de las características más veneradas del MS-20 original fueron sus potentes filtros, con el MS-20 Mini reteniendo estos filtros auto-oscilantes, proporcionando resonancia tanto para el paso alto como para el paso bajo. El proceso funciona maximizando la resonancia, provocando a su vez que el filtro se auto oscilador y produciendo un cambio notable en el tono. Los fans del MS-20 pueden saber que el circuito del filtro fue cambiado a través de su ciclo de producción, con el MS-20 mini optando por el filtro anterior, diseñado para un sonido superior y más radical.
Procesador de señales externo (ESP)
El procesador de señales externo del MS-20 Mini le permite utilizar el tono de volumen de una fuente externa para controlar su sintetizador. La naturaleza experimental de la funcionalidad del ESP, abre un nuevo mundo de flexibilidad, permitiéndole introducir instrumentos como guitarras eléctricas y usar el MS-20 Mini y una guitarra synthesizer, o conectar un micrófono para cambiarlo por un micrófono vocal synthesizer.
Sistema de parcheo flexible
Una de las características más destacadas del MS-20 mini es su sistema de parcheo altamente flexible. El sistema de parcheo ubicado a la derecha del panel, le da la posibilidad de crear un nuevo y complejo sonido cambiando los cables entre las conexiones. Deje volar su imaginación con su innumerable combinación de modulación, disparo, sampling y generadores de ruido, permitiéndole producir una amplia paleta de tonos y sonidos. El diagrama de flujo adjunto permite a los usuarios principiantes aprovechar fácilmente el sistema de parcheo, ofreciéndole un crash curso de síntesis directamente desde el primer momento.
Diseño y conectividad
El diseño compacto pero muy robusto del MS-20 mini lo hace perfecto tanto para el estudio como para las live actuaciones. Esta versión mini del MS-20 original ha sido reducida al 86 por ciento de su tamaño original. El teclado cuenta con 37 notas en total, que abarcan tres octavas para mayor versatilidad. Además de su diseño analógico, el MS-20 Mini también cuenta con conectividad USB y MIDI, ideal para usar su MS-20 Mini con su aplicación DAW favorita, lo que le permite incorporar la riqueza y calidez a sus producciones.
Características
- Supervisado por los ingenieros del MS-20 original para una réplica completa de la circuitería analógica original.
- 2VCO / 2VCA / 2VCF / 2EG / 1LFO Estructura
- Filtros de paso alto/bajo auto-oscilantes con características distintivas distortion
- Procesador de señales externo (ESP)
- Sistema de parcheo extremadamente flexible
- Fiel recreación de la MS-20 a 86 del tamaño
- Entrada MIDI y conector USB
- Replica cada detalle del original, hasta la encuadernación del paquete y el manual incluido.
Especificaciones
Sección de Control
- Teclado: C - C: 37 notas (3 octavas), mini teclado diseñado específicamente para el MS-20 mini
- Oscilador controlado por voltaje 1 (VCO 1):
- Escala (32', 16', 8', 4') (6 octavas, +cent, -cent)
- Forma de onda (triángulo, diente de sierra, cuadrado PW, ruido blanco) (4 modos)
- Ajuste de ancho de pulso 1:1 - 1:infinito
- Oscilador controlado por voltaje 2 (VCO 2):
- Escala (16', 8', 4', 4', 2') (6 octavas, +cent, -cent)
- Forma de onda (diente de sierra, cuadrado, pulso, modulador de anillo) (4 modos)
- Paso (± 1 octava)
- Control maestro de VCO:
- Sintonía maestra (± 100cent)
- Portamento (máx. 10seg.)
- IntenAyudad de modulación de frecuencia por MG/T.EXT (-5V - +5V)
- IntenAyudad de modulación de frecuencia por EG1/EXT (-5V - 0V)
- Mezclador VCO:
- Filtro de paso alto controlado por voltaje (VCF HPF):
- Frecuencia de corte (50Hz - 15,000Hz)
- Pico (plano - auto OSC)
- IntenAyudad de modulación de frecuencia de corte por MG/T.EXT (-5V - +5V)
- IntenAyudad de modulación de frecuencia de corte por EG2/EXT (-5V - +5V)
- Filtro de paso bajo controlado por voltaje (VCF LPF):
- Frecuencia de corte (50Hz - 15,000Hz)
- Pico (plano - auto OSC)
- IntenAyudad de modulación de frecuencia de corte por MG/T.EXT (-5V - +5V)
- IntenAyudad de modulación de frecuencia de corte por EG2/EXT (-5V - +5V)
- Generador de sobres 1:
- Delay tiempo (10seg)
- Tiempo de ataque (10seg)
- Tiempo de liberación (10seg.)
- Generador de envolvente 2:
- Tiempo de retención (20seg.)
- Tiempo de ataque (10seg)
- Tiempo de decaimiento (10seg.)
- Nivel de sustain (0V - 5V)
- Tiempo de liberación (10seg.)
- Generador de modulación (LFO):
- Forma de onda (Diente de sierra positivo - Triángulo - Diente de sierra negativo, Pulso ancho - Cuadrado - Pulso estrecho)
- Frecuencia (0.1Hz 20Hz)
- Controlador manual:
- Rueda de control (clic en el centro)
- Interruptor momentáneo -->GND
- Interruptor de encendido y volumen:
- Indicador: LED (disparador KBD, velocidad del generador de modulación, encendido)
Procesador de señal externo
- Sección de control:
- Nivel de señal de entrada
- Frecuencia de corte baja (50Hz - 2,500Hz)
- Alta frecuencia de corte (100Hz - 5,000Hz)
- Ajuste del CV
- Nivel de umbral
- Entrada y salida:
- Señal de entrada
- Salida del amplificador
- Filtro de paso de banda Out
- Salida CV (0 - +8.4V)
- Salida ENV (0 - +5V)
- Trig Out (+5V-->GND)
- Indicador (LED):
- Indicador de púa
- Indicador de disparo
Patch Panel
- Teclado:
- Salida de tensión de control del teclado (Exponencial) (0 - +8V)
- Salida de disparo del teclado (+5V-->GND)
- Entrada de tensión de control VCO-1 + VCO-2 (Respuesta lineal) (0 - +8V)
- Entrada de tensión de control VCO-2 (Respuesta lineal) (0 - +8V)
- VCO:
- Entrada de control de frecuencia externa VCO-1 + VCO-2 (OCT/V) (-5V - +5V)
- VCF:
- Entrada de señal externa (3Vp-p máx.)
- Entrada externa de control de frecuencia de corte del filtro de paso alto (2OCT/V) (-5V - +5V)
- Entrada externa de control de frecuencia de corte del filtro de paso bajo (2OCT/V) (-5V - +5V)
- VCO + VCF:
- Entrada de modulación externa total (T.EXT) (-5V - +5V)
- AVC:
- Entrada de control de ganancia inicial externa (0 - +5V)
- EG: Modulación VCA:
- Entrada de tensión de control (0 - +5V)
- Entrada de señal (-5V - +5V)
- Salida de señal (-5V - +5V)
- Controlador manual:
- Salida de la rueda de control (-5V+5V)
- Salida de conmutación momentánea (-->GND)
- Señal de salida:
- Salida de señal (miniconector telefónico mono de 1/8", impedancia de salida de 2Vp-p 3.5k Ω)
- Auriculares:
- Salida de auriculares (mini jack estéreo de 1/8", 33 Ω 48mW)
- USB:
- Tipo B, USB-MIDI Input/Output *Sólo se pueden transmitir y recibir mensajes de notas (no se utiliza la velocidad).
- MIDI:
- Entrada MIDI *Sólo se pueden transmitir y recibir mensajes de notas (no se utiliza la velocidad).
Otros
- Consumo: 9W
- Fuente de alimentación: DC9V
- Dimensiones (anch. x prof. x alt.): 493 ×257 × 208 mm / 19.41x 10.12 x 8.19 pulgadas
- Peso: 4,8 kg / 10,58 lbs.
- Accesorios: Adaptador AC (9V/1.7A), Patch cable x 10
⭐⭐⭐⭐⭐
