Conectores XLR de 3 pines M/F

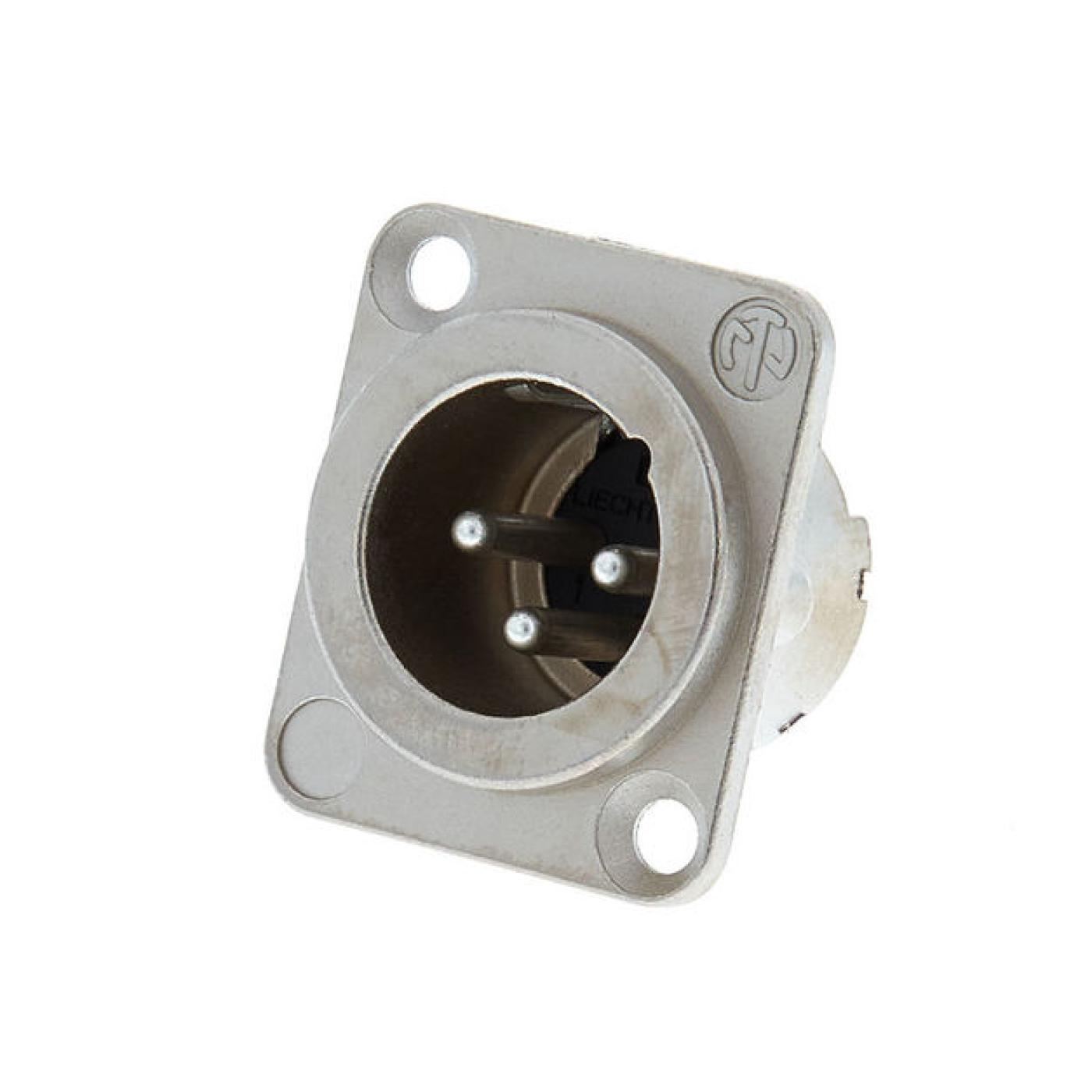

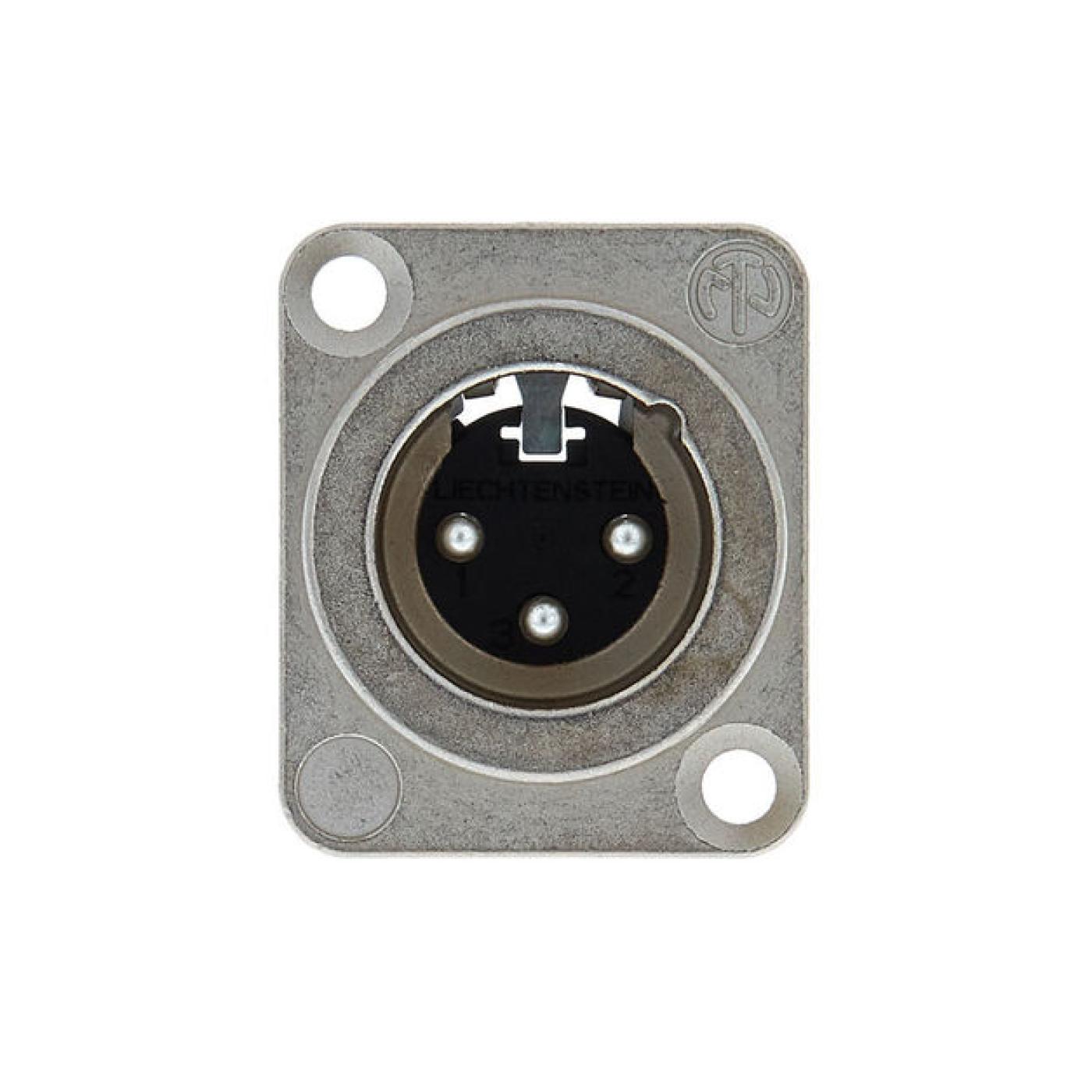

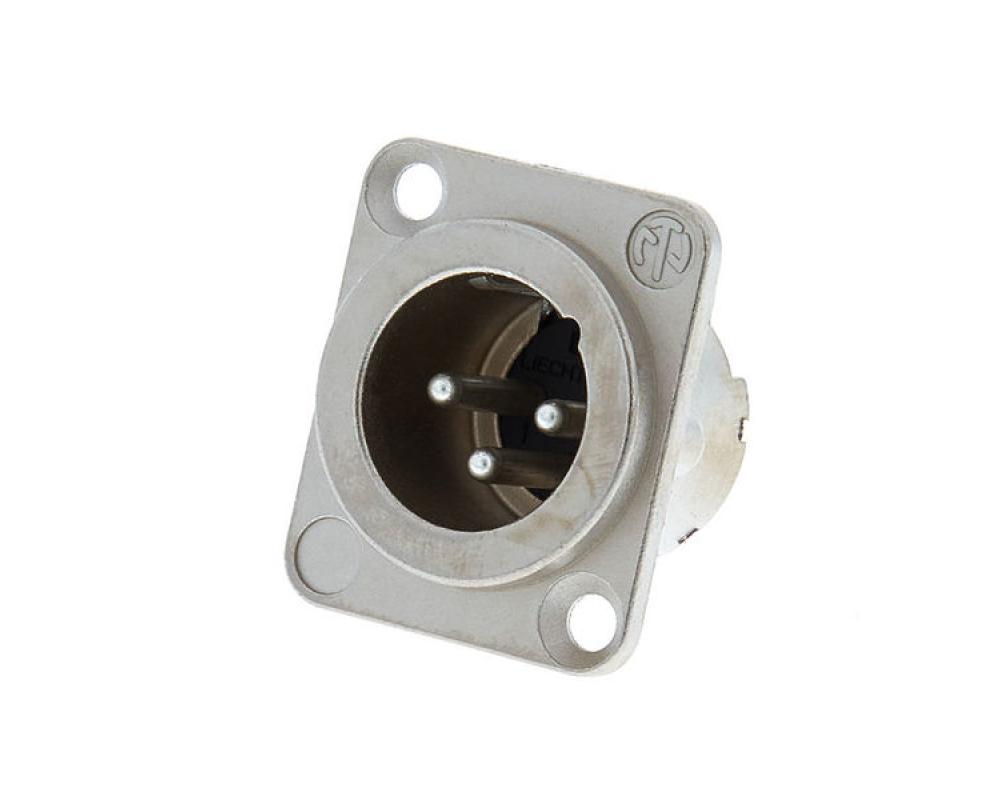

Neutrik NC3 MD-LX
- Receptáculo universal para montaje en panel XLR macho de tamaño D
- Robusta carcasa de zinc fundido a presión niquelada
- Contactos de bronce plateado de alto rendimiento
- Los contactos de soldadura más grandes aseguran un cableado sin problemas
- IP 40 Componente con clasificación UL reconocida
El Receptáculo XLR macho de 3 polos NC3MD-LX de Neutrik está equipado con grandes soldaduras para facilitar el cableado. La unidad utiliza una carcasa universal de zinc fundido a presión de tamaño D y forma parte del sistema de montaje en panel series de Neutrik. Este componente reconocido por UL cuenta con contactos de bronce plateado para una conductividad óptima, lo que da como resultado un receptáculo XLR excepcionalmente duradero y fiable adecuado para una amplia gama de aplicaciones.
Descripción completa
Características
- La robusta carcasa metálica'D' garantiza la mejor protección general contra RF y apantallamiento electromagnético.
- Corte estandarizado del panel de 24 mm de tamaño D
- Contacto de tierra dúplex para una excelente integridad de contacto entre el chasis y el conector del cable.
- La barra de retención del conector macho reemplaza el diseño de plástico por una versión totalmente metálica para mejorar la fuerza de extracción.

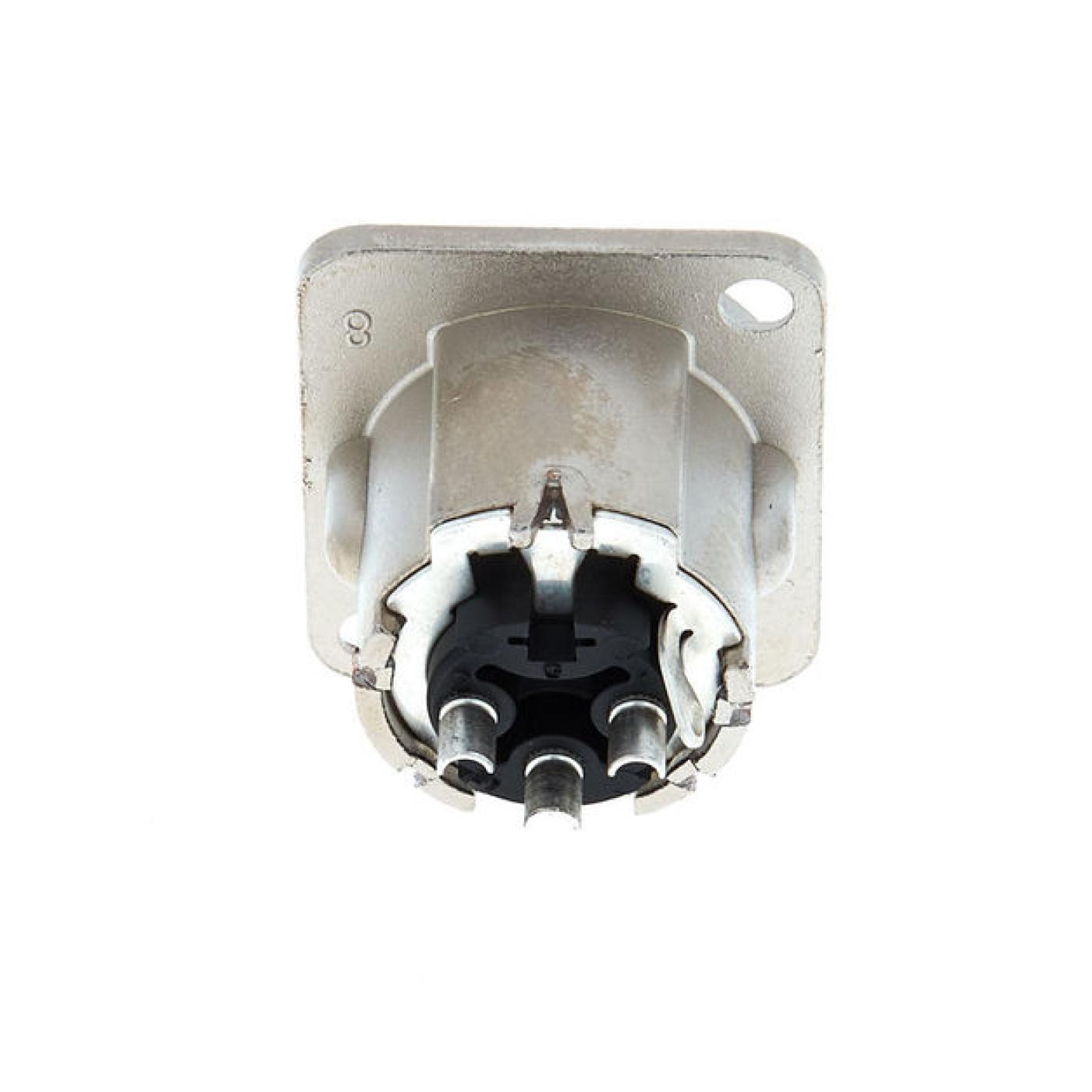

- Los contactos de soldadura más grandes proporcionan una terminación fácil
- Conexión opcional para unir fácilmente el pin-1 a la masa del chasis
- Contactos de latón niquelado y plateado
- Elemento de bloqueo de acero
- Carcasa de cinc fundido a presión niquelado
- Inserto de poliamida
Especificaciones
- Tipo de conexión: XLR de 3 polos
- Género: Masculino
- Capacitancia entre contactos: ≤4 pF
- Resistencia de contacto: ≤5 m Ohms
- Resistencia dieléctrica: 1.5 kVdc
- Resistencia de aislamiento: >10 G Ohmios (inicial)
- Corriente nominal por contacto: 16 A
- Tensión nominal: <50V
- Fuerza de inserción: ≤20 N
- Fuerza de Retirada: ≤20 N
- De por vida: >1.000 ciclos de acoplamiento
- Tamaño del cable: Max. 2,5mm² / Máx. 14 AWG
- Cableado: Contactos para soldadura
- Dispositivo de bloqueo: Cierre con pestillo
- Forma del chasis: D
- Contactos: 2 µm Ag sobre 2 µm Ni
- Contactos: Latón (CuZn35Pb2)
- Insertar: Poliamida (PA 6,6 30 por ciento GR)
- Elemento de bloqueo: Acero Ck67
- Shell: Zinc fundido a presión (ZnAl4Cu1)
- Revestimiento de corazas: Níquel
- Inflamabilidad: UL 94 HB
- Cumplimiento de normas: CII 61076-2-103
- Clase de protección: IP 40
- Soldadura: Cumple con la norma IEC 68-2-20
- Rango de temperatura: -30°C a +80°C
