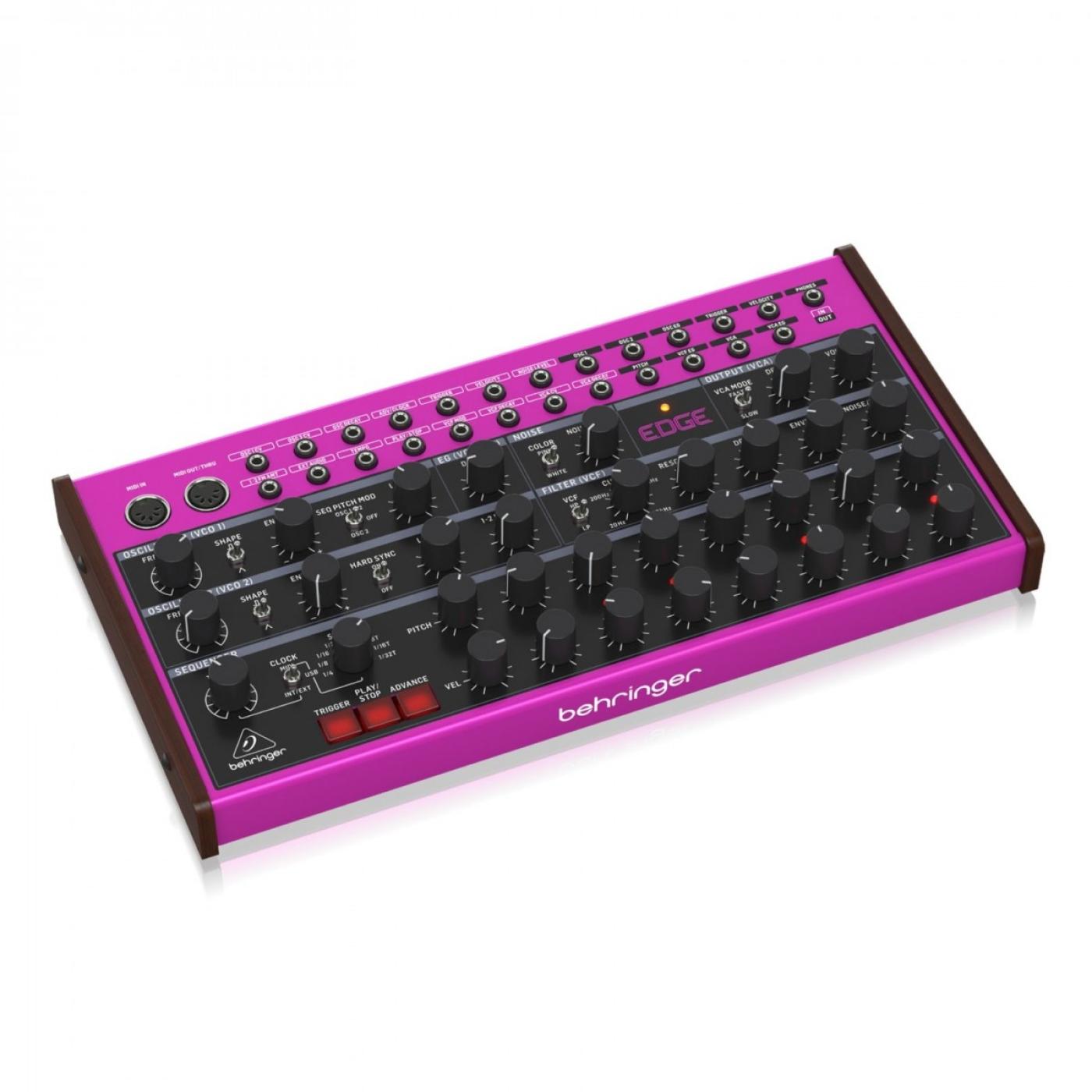

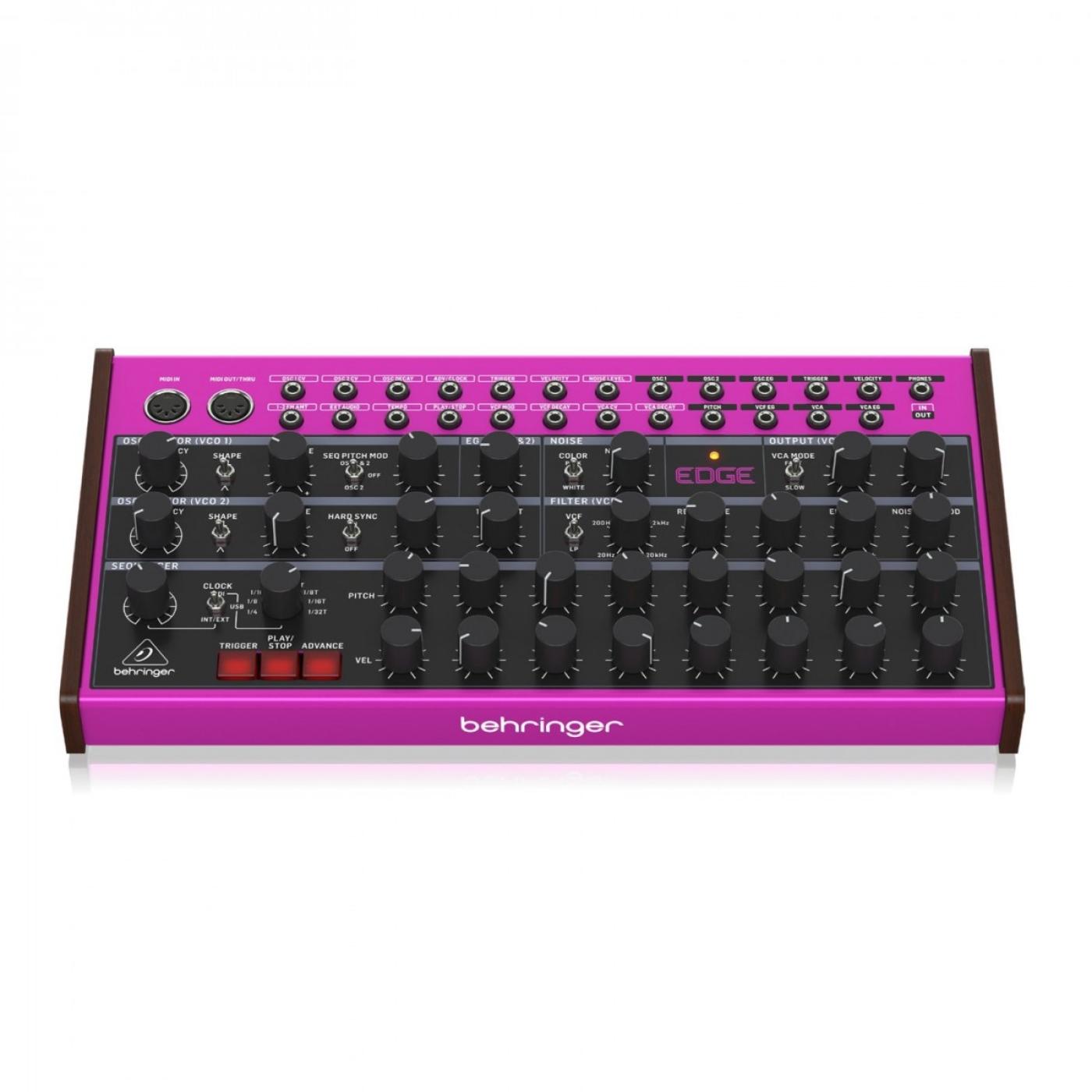

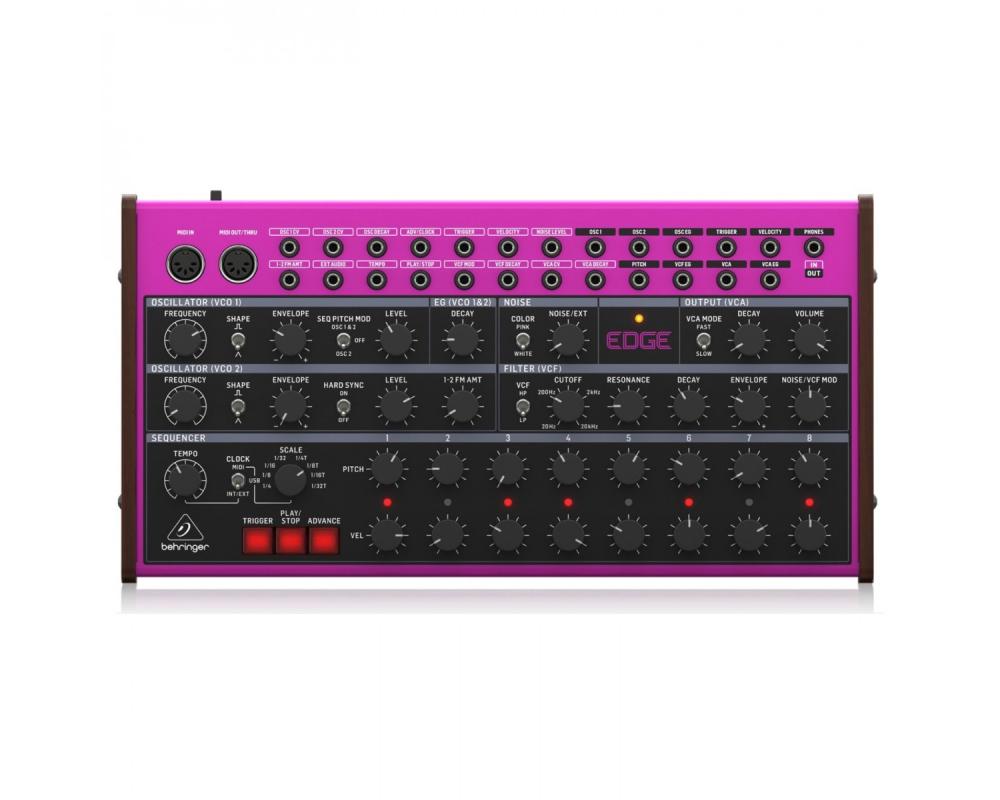

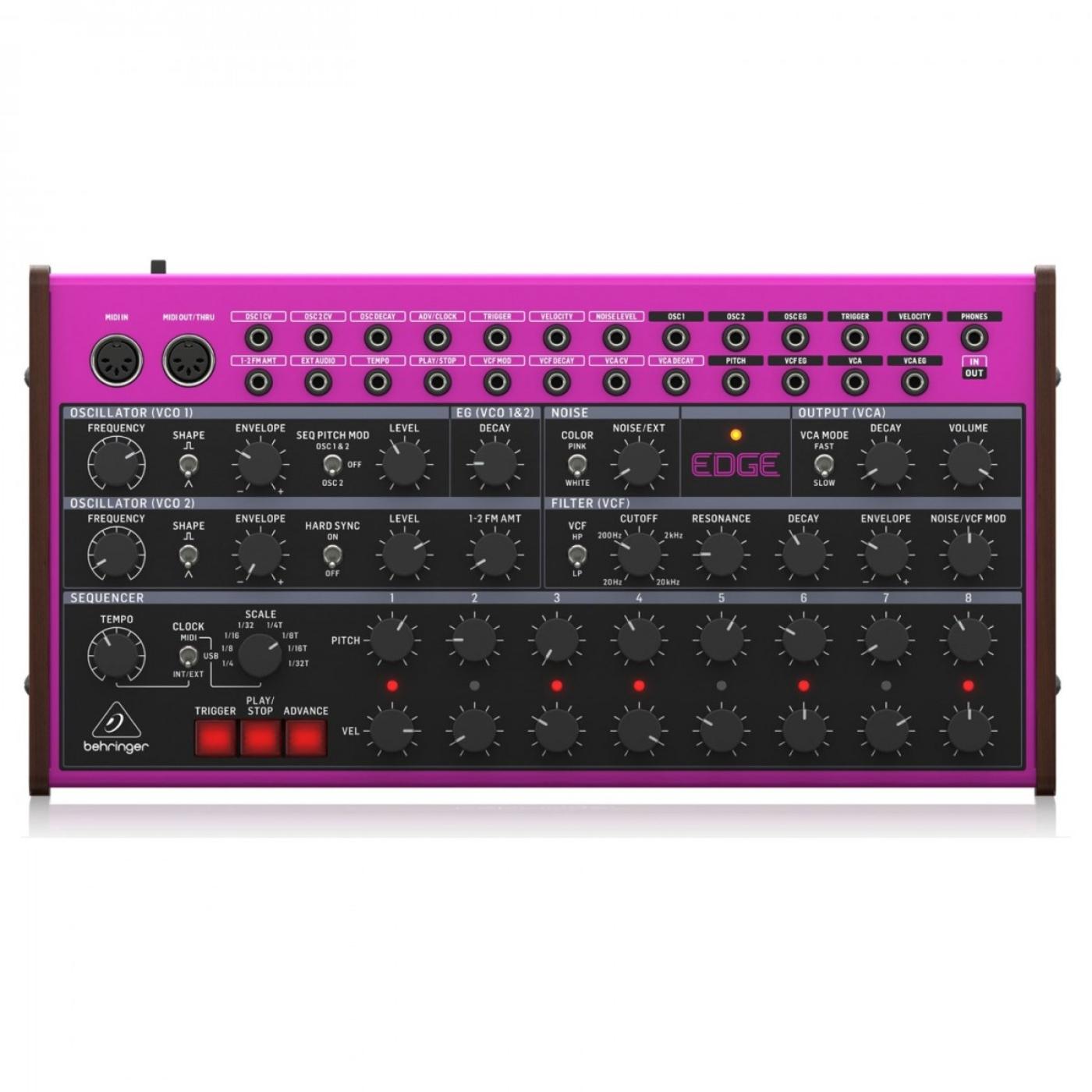

Behringer Edge

• Usa um sinal analógico influenciado por designs clássicos
• Pulso, triangle, sincronização de oscilador, FM e muito mais a partir de VCOs duplos
• Crie padrões rítmicos incríveis com o sequenciador duplo de 8 passos
• Crie timbres adicionais com a fonte de ruído branco/rosa
• Modulação passa-baixo e passa-alto de um filtro de escada ressonante multimodo de 24dB
• Controlo detalhado da amplitude com três envelopes de decaimento separados
• Crie sons distorcidos, marcando a velocidade do sequenciador até 10.000 bpm
• O design semi-modular inclui roteamentos predefinidos que o podem pôr a tocar num instante
• Possibilidades de ligação incríveis com a matriz de E/S 15x10
• Patch e ajuste com 44 controlos em tempo real
• 8 taxas diferentes para o seu controlo de divisão de tempo

Especificações

Arquitectura do sintetizador

• Número de vozes: Monofónico
• Tipo de sintetizador Analógico
• Osciladores: 2
• VCF: 1 filtro de escada HP/LP de 4 pólos (-24dB/Oct)
• Envelope: 1 por VCO, 1 VCA decay, 1 VCF
• Ruído: Branco, rosa

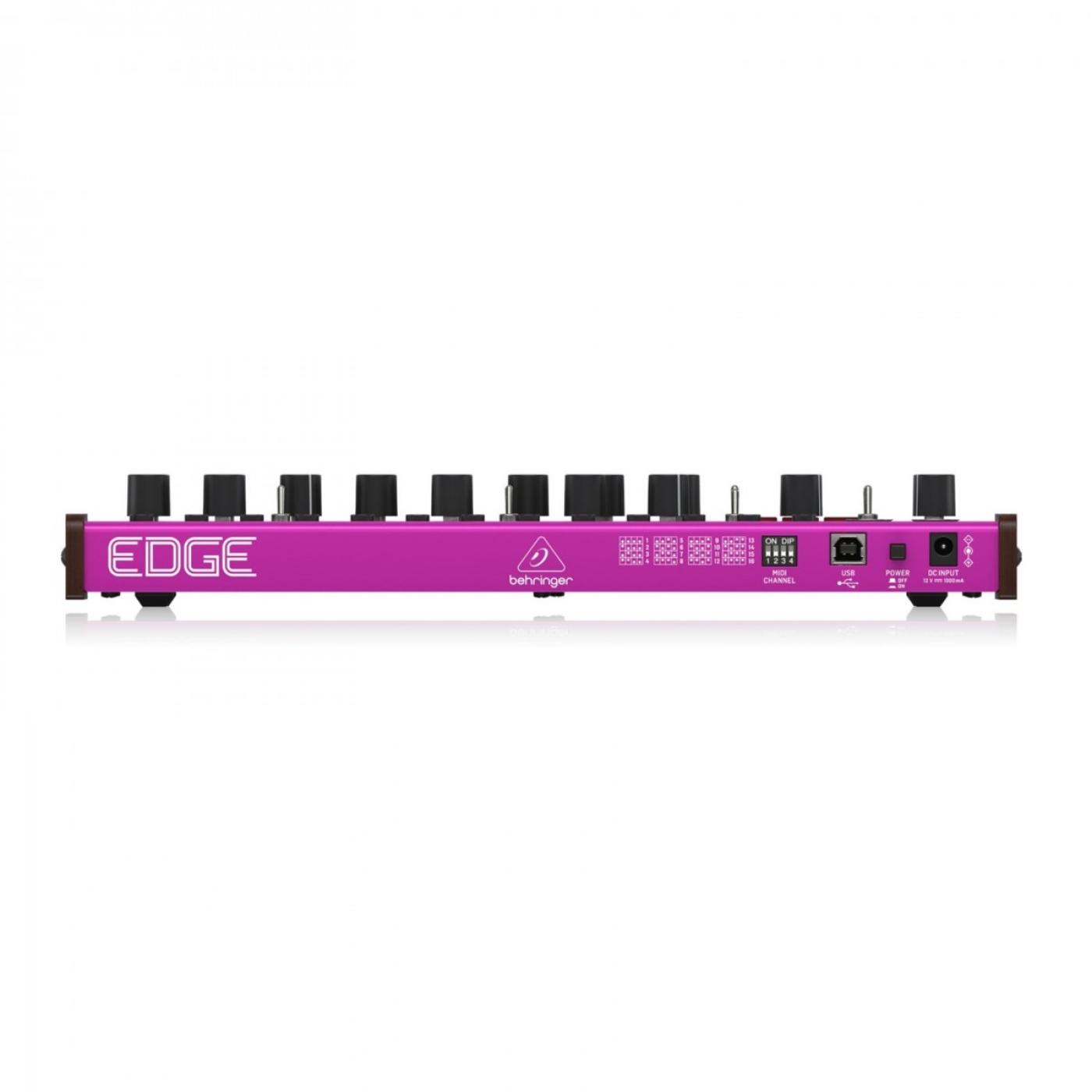

Conectividade

• Entrada de alimentação: Conector de entrada DC
• Interruptor de alimentação: Botão de pressão para ligar/desligar
• USB (MIDI): USB 2.0, tipo B
• Entrada / Saída / Passagem MIDI: 2 x 5 pinos DIN / 16 canais
• Saída: Saída VCA: 3,5 mm TS, não balanceada, máx. +14,5 dBu
• Auscultadores: 3,5 mm TRS, máx. 450uW @ 64 Ω
• Impedância de saída dos auscultadores: 470 Ω

Entradas

• Tipo: 3,5 mm TS
• CV do OSC 1: -5 V a +5 V
• OSC2 CV: -5 V a +5 V
• Decaimento do OSC: -5 V a +5 V
• ADV/clock: mais de 3,2 V (10 V máx.)
• Trigger: 0 a +5 V de impulso ou sinal de porta (+10 V máx.)
• Velocidade: 0 V a 5 V
• Nível de ruído: 0 V a 8 V
• 1-2FM AMT: 0 V a 8 V
• Áudio externo: 10 V máx.
• Tempo: -5 V a +5 V
• Reproduzir/parar: mais de 3,2 V (10 V máx.)
• VCF mod: -5 V a +5 V
• Decaimento do VCF: -5 V a +5 V
• VCA CV: 0 V a 8 V
• Decaimentodo VCA: -5 V a +5 V

Saídas

• Tipo: 3,5 mm TS
• OSC 1: ± 5 V
• OSC2: ± 5 V
• OSCEG: 0 V a 8 V
• Disparo: 0 a +5V Pulso
• Velocidade: 0 a +5V
• Pitch: ± 5 V
• VCF EG: 0 V a 8 V
• VCA EG: 0 V a 8 V

USB

• Tipo: USB 2.0, tipo B, em conformidade com a classe
• Sistemas operativos suportados: Windows 10 ou superior / Mac OS X 10.14 ou superior

Oscilador (VCO) 1 Secção

• Controlos:
  • Frequência ± 5 oitavas (gama de 10 oitavas)
  • Envelope: -5 a +5
  • Nível: 0 a 10
  • Decaimento EG (VCO 1&2) 0 a 10
    • Comutadores:
      • Forma: pulso, triangle
      • Seq pitch mod: osc 1&2, off, osc 2

    Oscilador (VCO) 2 Secção

  • Controlos:
    • Frequência ± 5 oitavas (gama de 10 oitavas)
    • Envelope: -5 a +5
    • Nível: 0 a 10
    • 1-2 FM amt 0- 100%
  • Comutadores:
    • Forma: pulso, triangle
    • Sincronização rígida ligada/desligada

    Secção de ruído

    • Controlos: Ruído/ext 0-100%
    • Interruptor: Cor: rosa/branco

    Secção de saída (VCA)

    • Controlos:
      • Decaimento 0 a 10
      • Volume: 0 a 10
    • Interruptor: Modo VCA: rápido/lento

    Secção de Filtro (VCF)

    • Controlos:
      • Frequência de corte: 0 a 10 (20 Hz - 20 kHz)
      • Ressonância: 0 a 10
      • Decaimento: 0 a 10
      • Envelope: -5 a +5
      • Ruído/VCF MOD: 0 a 10
    • Interruptor: VCF: HP/LP

    SEQUENCIADOR

    • Controlos:
      • Tempo 0% - 100%
      • Escala 1/4, 1/8, 1/16, 1/32, 1/4T, 1/8T, 1/16T, 1/32T
      • 8 Controlos de afinação ± 5 V
      • 8 Controlos de velocidade 0 a 5 V
    • Interruptor: Relógio: MIDI, USB, INT/EXT
    • LED: Indicação de passo activo
    • Botões: Accionar, reproduzir/parar, Avançar

    Requisitos de alimentação

    • Adaptador de alimentação externo: 12 V DC 1000 mA
    • Consumo de energia: 4 W máx.
    • Indicador: LED de alimentação
