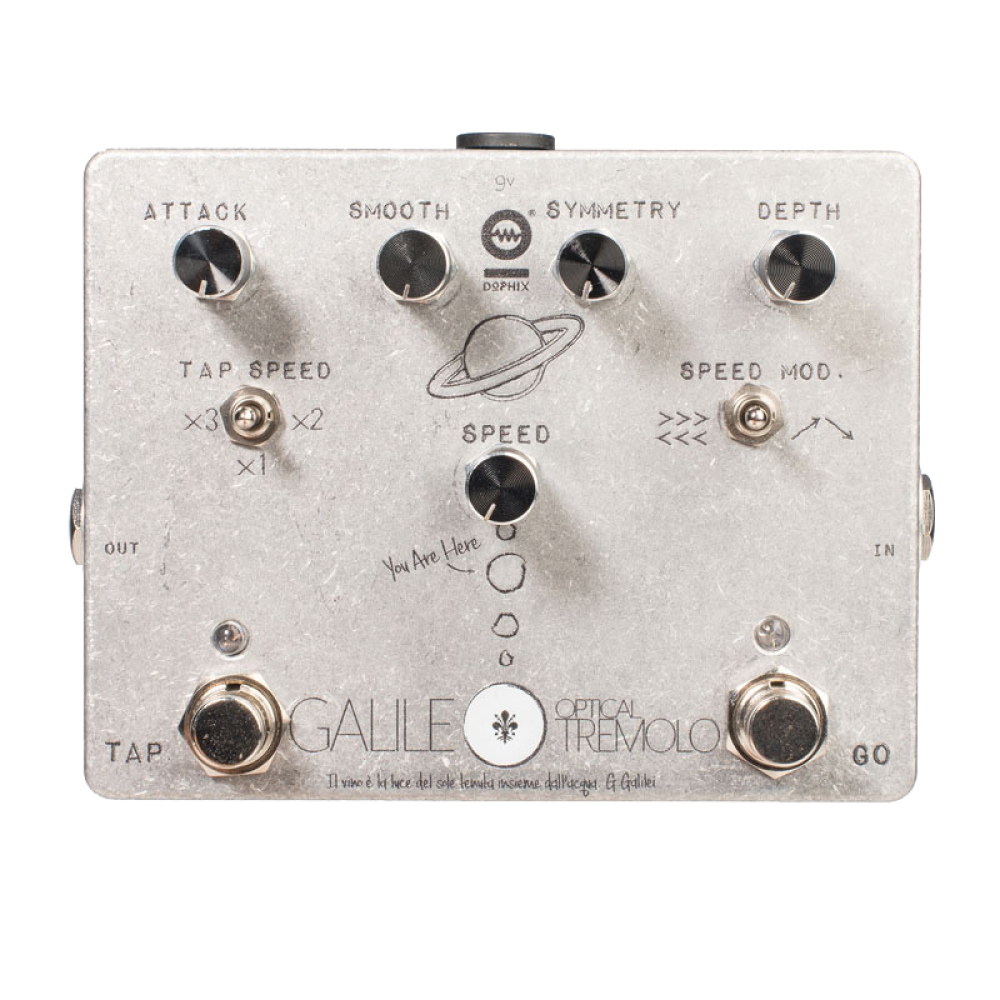

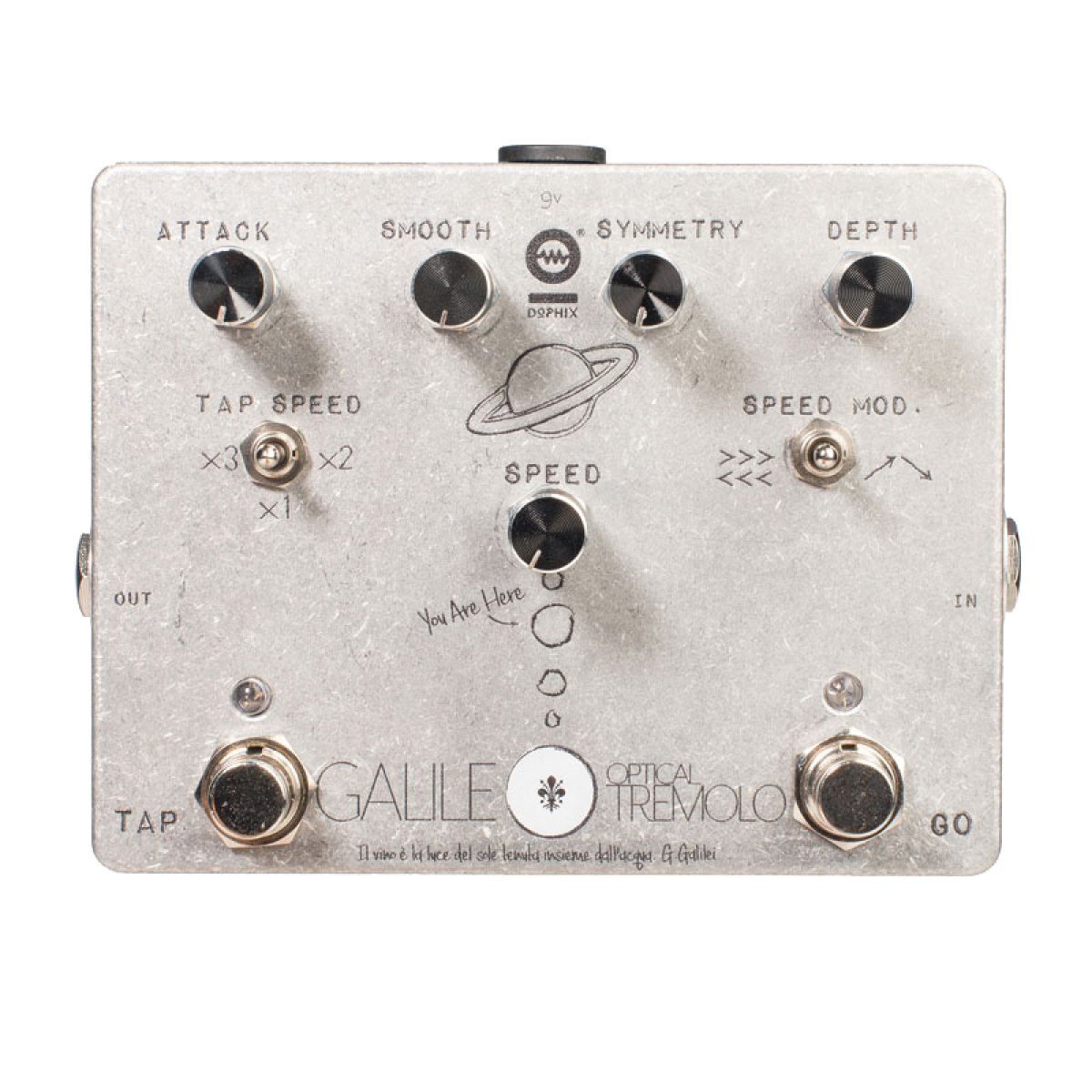

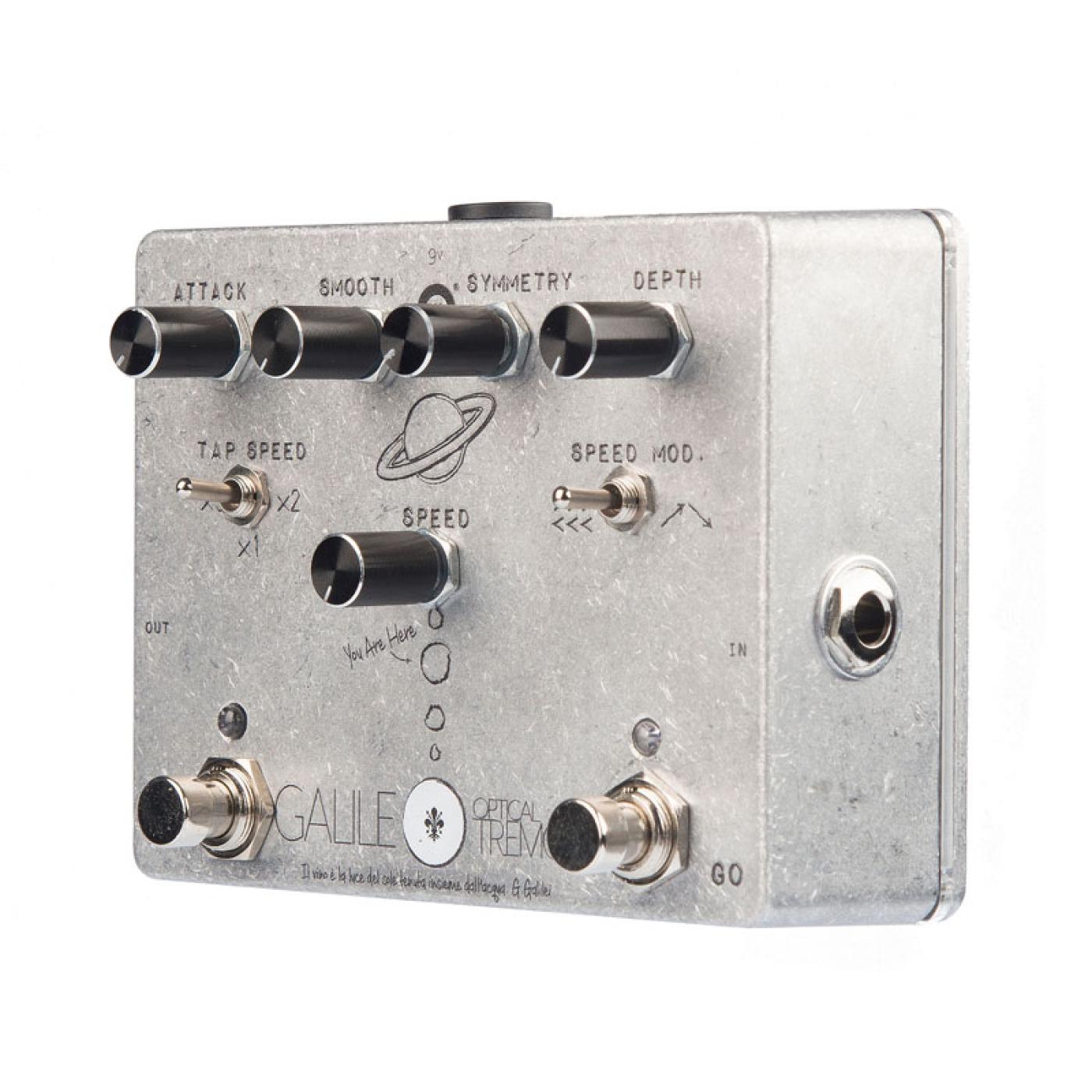

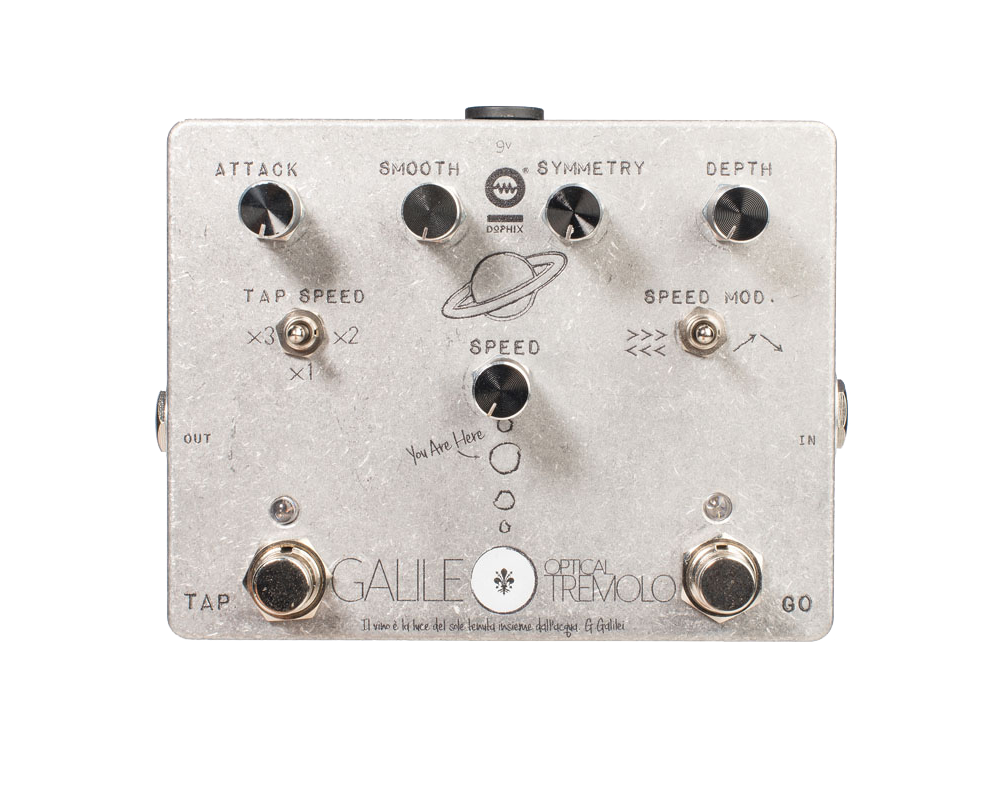

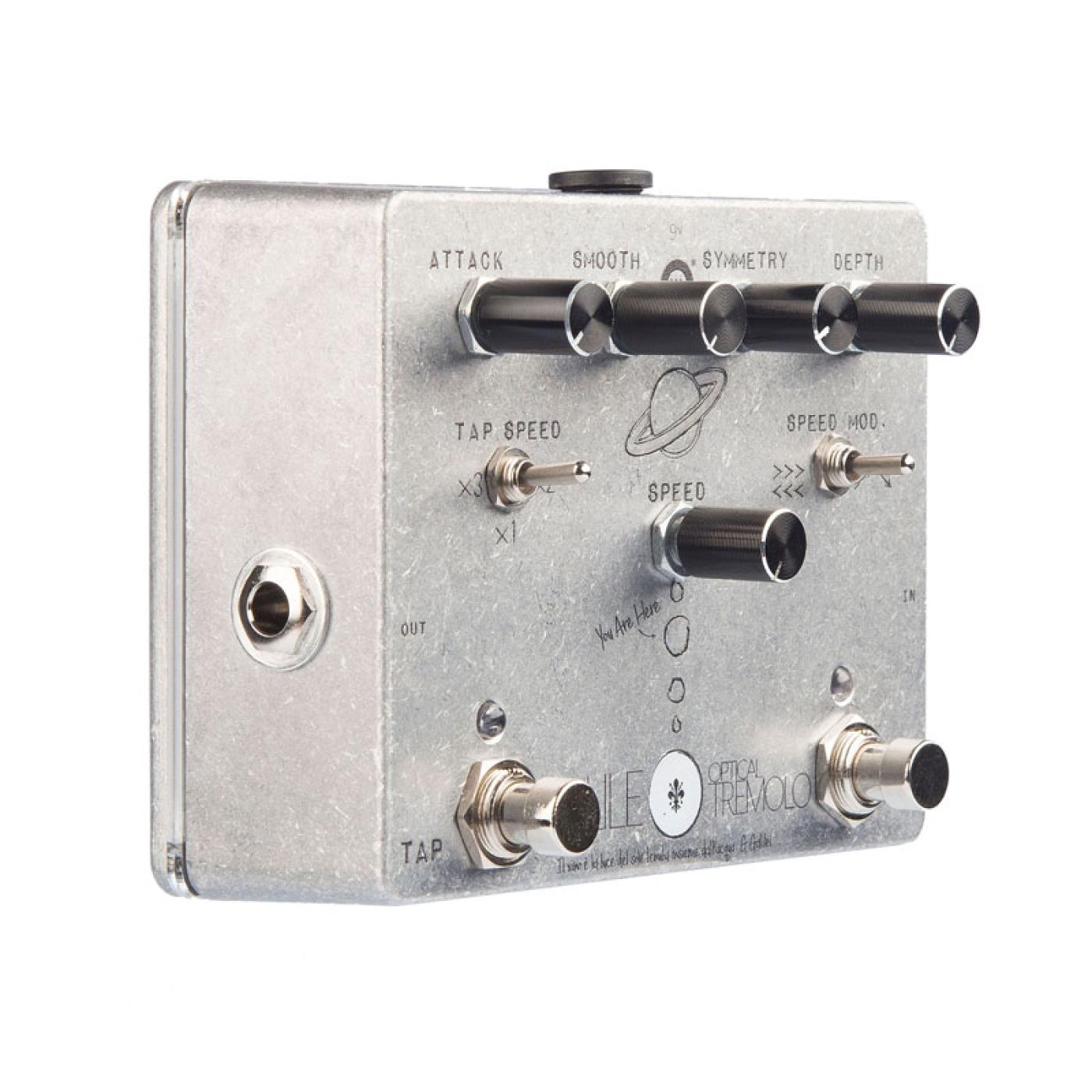

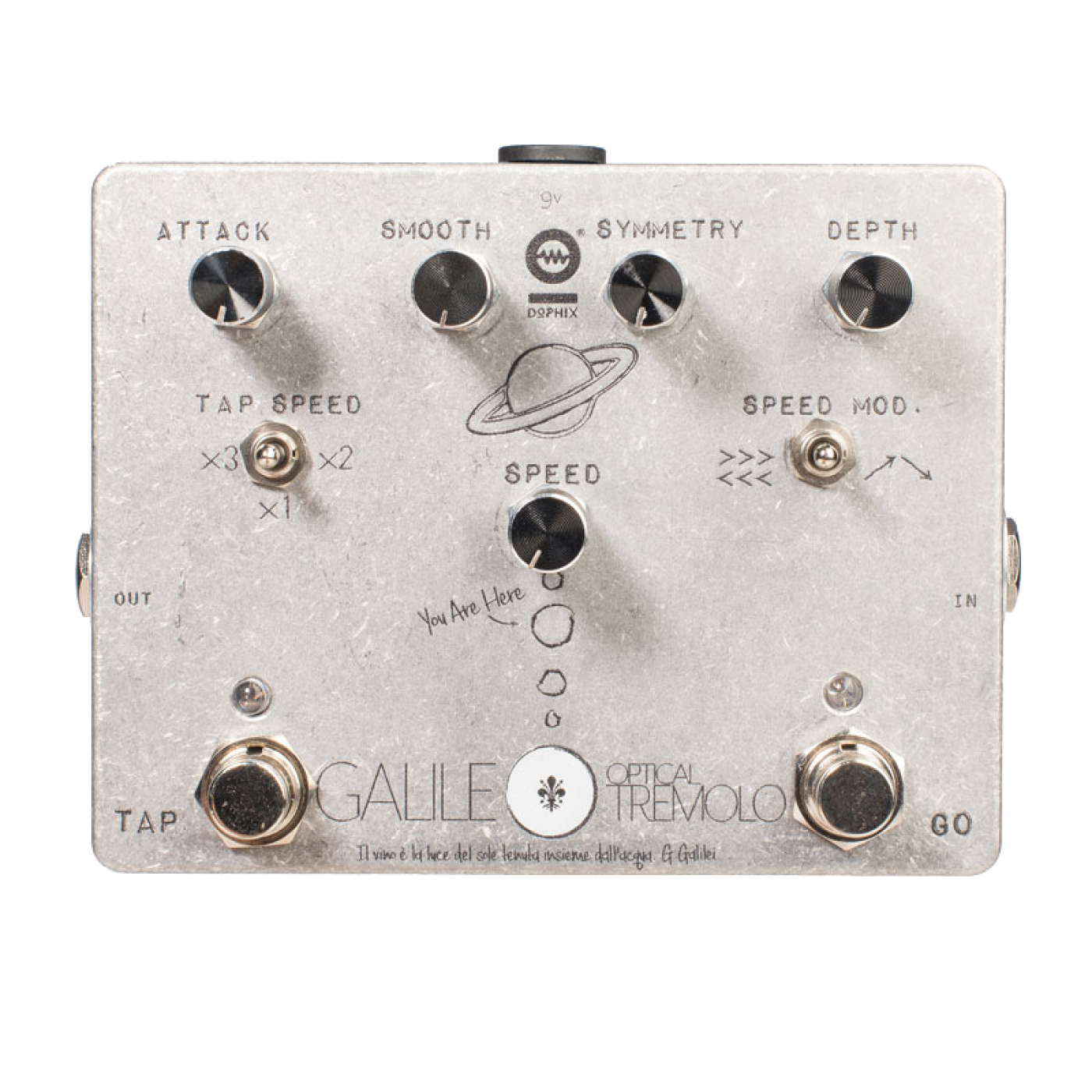

Dophix GALILEO optical tremolo rev.2024

• O Galileo é um tremolo óptico totalmente analógico com regulagens versáteis, tap tempo e controles de modulação. O coração do Galileo é um oscilador analógico interno que controla um fotodiodo de alta qualidade que produz o tremolo: a ativação e desativação dessa combinação permitem que o efeito tremolo do Galileo seja muito natural, sem distorção do sinal de entrada.

• O Galileo é fornecido com dois pedais true-bypass: GO e TAP. ;
• Com o pedal GO, o Galileo ativa o efeito tremolo e o sinal de saída é modulado pelo fotodiodo e pelo oscilador. Quando o GO está ligado, um LED azul acende como feedback. Quando o pedal GO está desligado, a entrada é ignorada, de modo que o sinal de entrada é diretamente conectado à tomada de saída. ;
• Com o pedal TAP, é possível definir o período do oscilador de tremolo conforme desejado, pressionando o TAP. Cada acionamento do TAP define o início/fim do período do oscilador. São necessários no mínimo dois acionamentos do TAP para definir o período desejado. Não há limites máximos para os acionamentos do TAP.

• O Galileo é fornecido com cinco botões que permitem controlar totalmente o oscilador analógico e o efeito tremolo conforme desejado. ;
• SPEED: no modo manual (com o seletor SPEED MOD na posição central), o botão SPEED permite definir manualmente a velocidade do tremolo conforme desejado. NOTA: a velocidade máxima do tremolo é de 1 Hertz (período de 1 segundo). Se a velocidade TAP estiver ativa, ao controlar manualmente o botão SPEED, o oscilador é imediatamente controlado no modo manual, com a velocidade definida pelo botão SPEED. ;
• DEPTH: controla a quantidade de efeito tremolo adicionada ao sinal de entrada. Com DEPTH definido para o mínimo, o sinal de entrada não tem efeito tremolo. Com DEPTH definido para o máximo, o efeito tremolo é total e, quando o fotodiodo tremolo está desligado, nenhum sinal será enviado para a saída. Nas posições médias de DEPTH, é possível ajustar a mistura do sinal de entrada com a modulação tremolo total. ;
• SMOOTH: define a intensidade do impacto do oscilador analógico na condução do fotodiodo, responsável pelo efeito tremolo. ;
• ATTACK: define o ataque do tremolo em relação às configurações do oscilador. ;
• ATTACK permite definir quando o fotodiodo será ativado em relação à amplitude do sinal do oscilador. ;
• SYM: o fotodiodo é ligado/desligado quando o sinal sinusoidal do oscilador está no pico/fundo da amplitude. SYM define a relação entre a forma de onda do oscilador e a condução do fotodiodo, modificando a posição do pico/fundo do oscilador. ;

• O pedal Galileo é fornecido com uma indicação de status LED dedicada que permite ao utilizador compreender o status do pedal. O Galileo vem com dois LEDs na parte superior dos pedais GO e TAP. O LED GO é azul e tem dois estados possíveis:
• DESLIGADO: o pedal Galileo está DESLIGADO e o sinal de entrada é desviado para a saída ,
• LIGADO: o pedal Galileo está ativo e o sinal de saída é modulado pelo oscilador tremolo-fotodiodo do Galileo ;
• O LED TAP tem quatro estados possíveis. Ele sempre pisca na velocidade atual do oscilador, independentemente de o pedal GO estar ligado ou desligado. Isso permite que você sempre monitore a velocidade do oscilador, mesmo quando o pedal GO está desligado e o Galileo está no modo bypass. O LED TAP pisca nos quatro estados de LED a seguir:
• AZUL: o oscilador tremolo está a funcionar no modo MANUAL: a velocidade do oscilador não foi definida pelo TAP tempo e a velocidade foi definida manualmente a partir do botão SPEED (esta é a condição padrão ao ligar);
• VERMELHO: o circuito do oscilador analógico está a ligar-se ao TAP tempo. Quando um TAP tempo é inserido com o pedal, o oscilador precisa de corresponder analogicamente a velocidade do oscilador à nova velocidade do TAP: durante o tempo de ligação, o LED pisca a vermelho.
• VERDE: quando a velocidade do oscilador está perfeitamente ajustada à nova velocidade do TAP, o LED do TAP pisca em VERDE. Neste estado, pode sempre verificar a velocidade do oscilador e o estado do TAP, independentemente do estado do pedal GO estar OFF ou ON. ;
• VERDE+VERMELHO: o Galileo está a realizar uma MODULAÇÃO DE VELOCIDADE (detalhes descritos na próxima secção «Seletores»);

• VELOCIDADE TAP: A velocidade TAP definida ao pressionar o pedal TAP é combinada com o seletor VELOCIDADE TAP. Tem três posições: 1x, 2x e 3x. Este seletor permite que o período do oscilador que foi definido com o pedal TAP seja modificado da seguinte forma:
• 1x: o oscilador tem uma velocidade idêntica à sincronização do pedal TAP inserido;
• 2x: o oscilador tem uma velocidade duas vezes maior que a sincronização do pedal TAP inserido;
• 3x: o oscilador tem uma velocidade três vezes maior que a sincronização do pedal TAP inserido; Uma vez que o período TAP é anexado pelo oscilador, é possível definir o seletor de velocidade TAP conforme desejado, sem uma nova velocidade do pedal TAP definida: o oscilador e o TAP SELECTOR estarão sempre anexados à última velocidade TAP válida. ;

Exemplo: defina o seletor TAP para 1x. Com o pedal TAP, defina o oscilador para uma velocidade de 2 Hertz (isso significa que o pedal TAP foi pressionado pelo menos duas vezes com um intervalo de 500 ms entre cada pressão do TAP). O oscilador irá fixar-se a uma velocidade de 2 Hertz. Ao selecionar a posição 2x do seletor TAP SPEED, o oscilador fixar-se-á automaticamente à velocidade de 4 Hertz. Ao selecionar a posição 3x, o oscilador fixar-se-á à velocidade de 6 Hertz. É possível definir a velocidade TAP com o seletor TAP na posição 1x, 2x ou 3x: o oscilador definirá automaticamente a velocidade do tremolo multiplicando a velocidade TAP pela escolha do seletor TAP. ;

• SPEED MOD: controla a modulação da velocidade do tremolo. Quando um tremolo de velocidade é definido, este controlo permite modificar automaticamente a velocidade do tremolo. O seletor SPEED MODULATION tem três posições: ;
• Central: nenhuma modulação de velocidade é realizada. A velocidade do tremolo será definida pelo TAP ou manualmente com o botão SPEED e o utilizador tem controlo total sobre a velocidade definida. ;
• Esquerda: é a modulação de velocidade SHIFT. Ao definir o SPEED MOD na posição SHIFT, a velocidade do oscilador começará automaticamente a ser alterada para o dobro e voltará à velocidade original. Quando a modulação de velocidade SHIFT está ativada, o botão SPEED define quantas repetições determinarão a alteração da velocidade. Com o botão SPEED definido para o mínimo, após cada repetição do oscilador, a velocidade será duplicada e redefinida para a SPEED original. Com o botão SPEED definido para o máximo, a mudança de velocidade será realizada após 8 repetições. Nas posições médias do SPEED, as repetições da mudança serão definidas linearmente no intervalo de 1 a 8 repetições (na posição média, as repetições serão 4);
• Direita: é a modulação de velocidade UP-DOWN. A velocidade será aumentada e diminuída seguindo uma onda senoidal. Nesta seleção SPEED MOD, o botão SPEED define a rapidez com que a modulação UP-DOWN irá modificar a velocidade do tremolo. ;

NOTA: durante a configuração manual ou TAP da velocidade, mantenha sempre o seletor SPEED MOD na posição central. Ative o SPEED MOD apenas quando o TAP estiver conectado (LED TAP a piscar a VERDE).
